Tubo ancora

Sistema di sollevamento universale per elementi prefabbricati in calcestruzzo

TUBO ANCORA è un sistema di sollevamento universale progettato per la movimentazione degli elementi prefabbricati in calcestruzzo. Facile e veloce da utilizzare, garantisce elevati livelli di sicurezza e un utilizzo a prova di errore.

Grazie alla sua versatilità può essere impiegato con diverse tipologie di manufatti prefabbricati e consente differenti modalità di movimentazione. L’ingombro per l’innesto del maniglione è minimo, anche in elementi di spessore ridotto, contribuendo al mantenimento delle caratteristiche estetiche del manufatto.

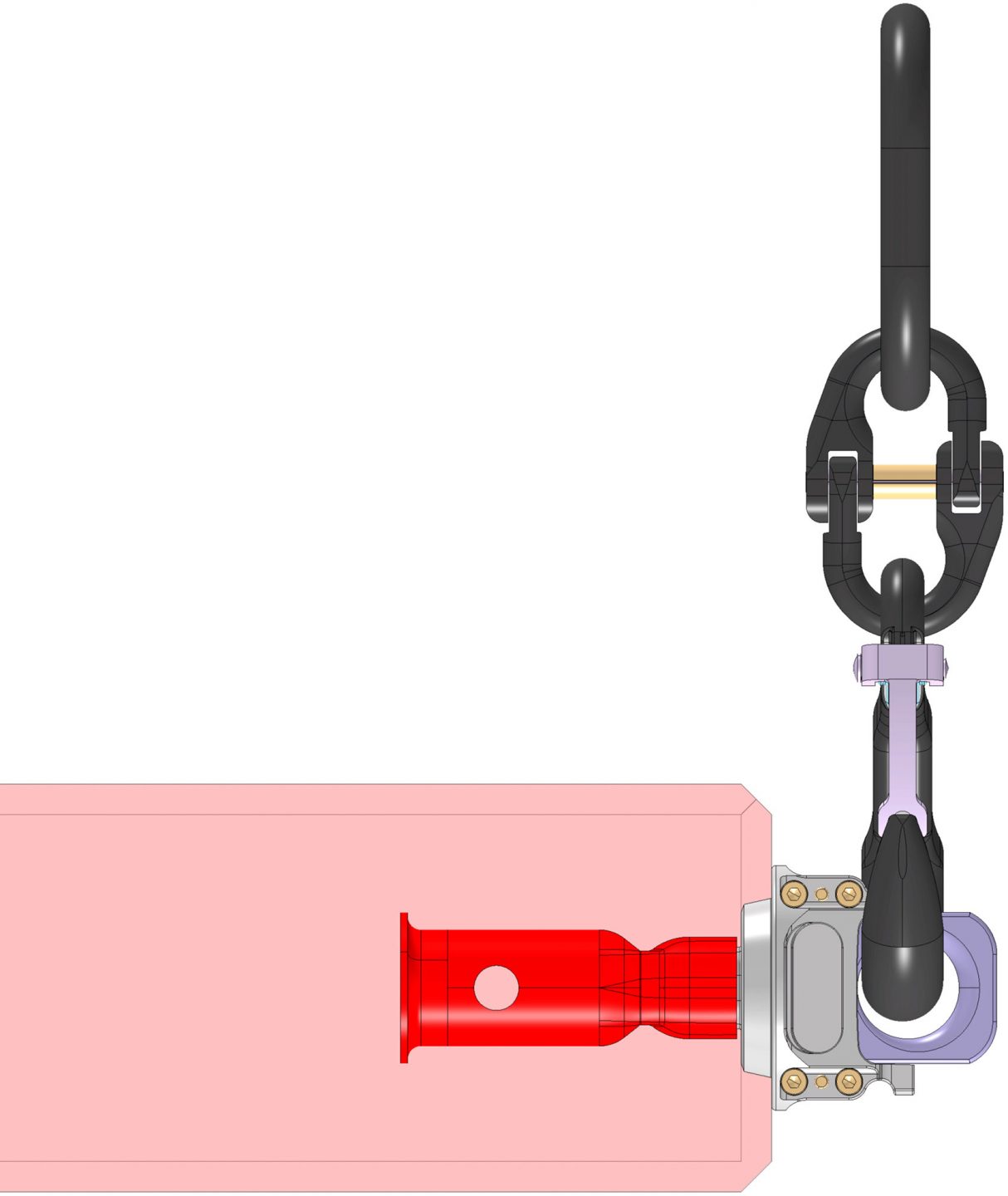

COMPONENTI DEL SISTEMA TUBO ANCORA

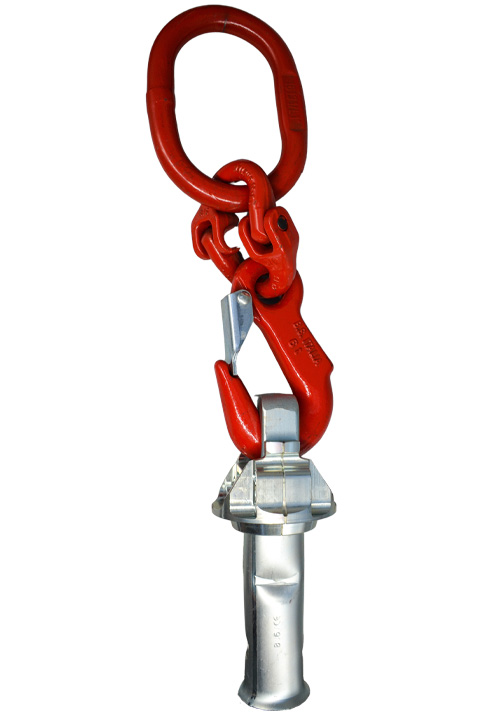

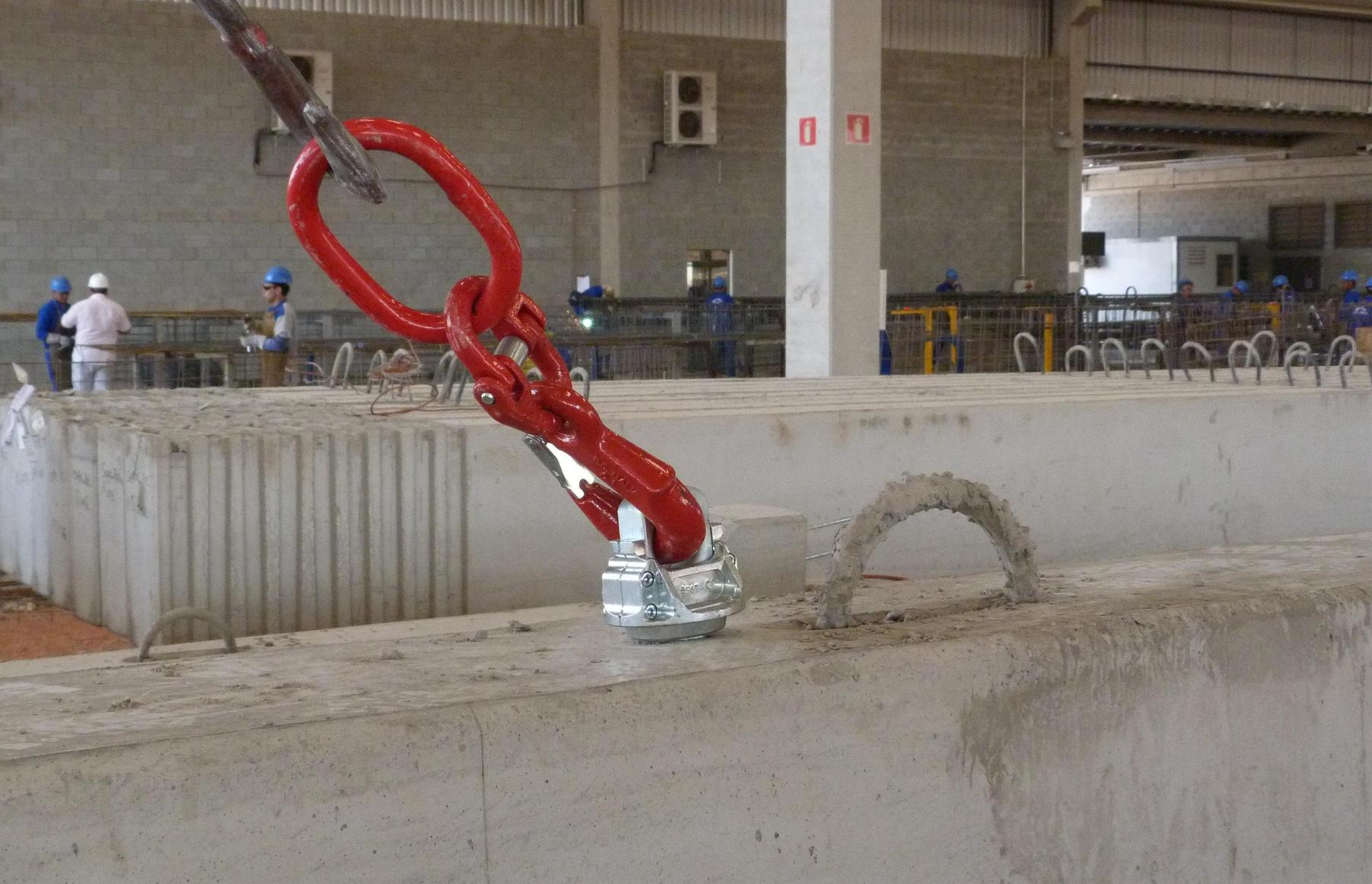

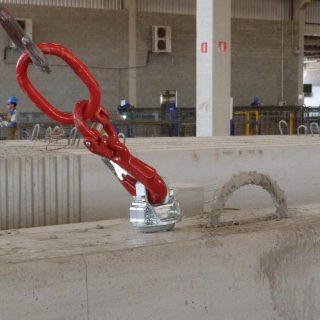

Gancio articolato
Il gancio articolato è il dispositivo che si interpone tra il maniglione e il gancio della gru o il sistema di funi e catene ad esso collegato. Grazie all’articolazione composta da tre elementi, di cui quello centrale realizzato con maglia di connessione a doppia “C”, consente qualsiasi tipo di movimentazione garantendo l’assorbimento delle sollecitazioni.

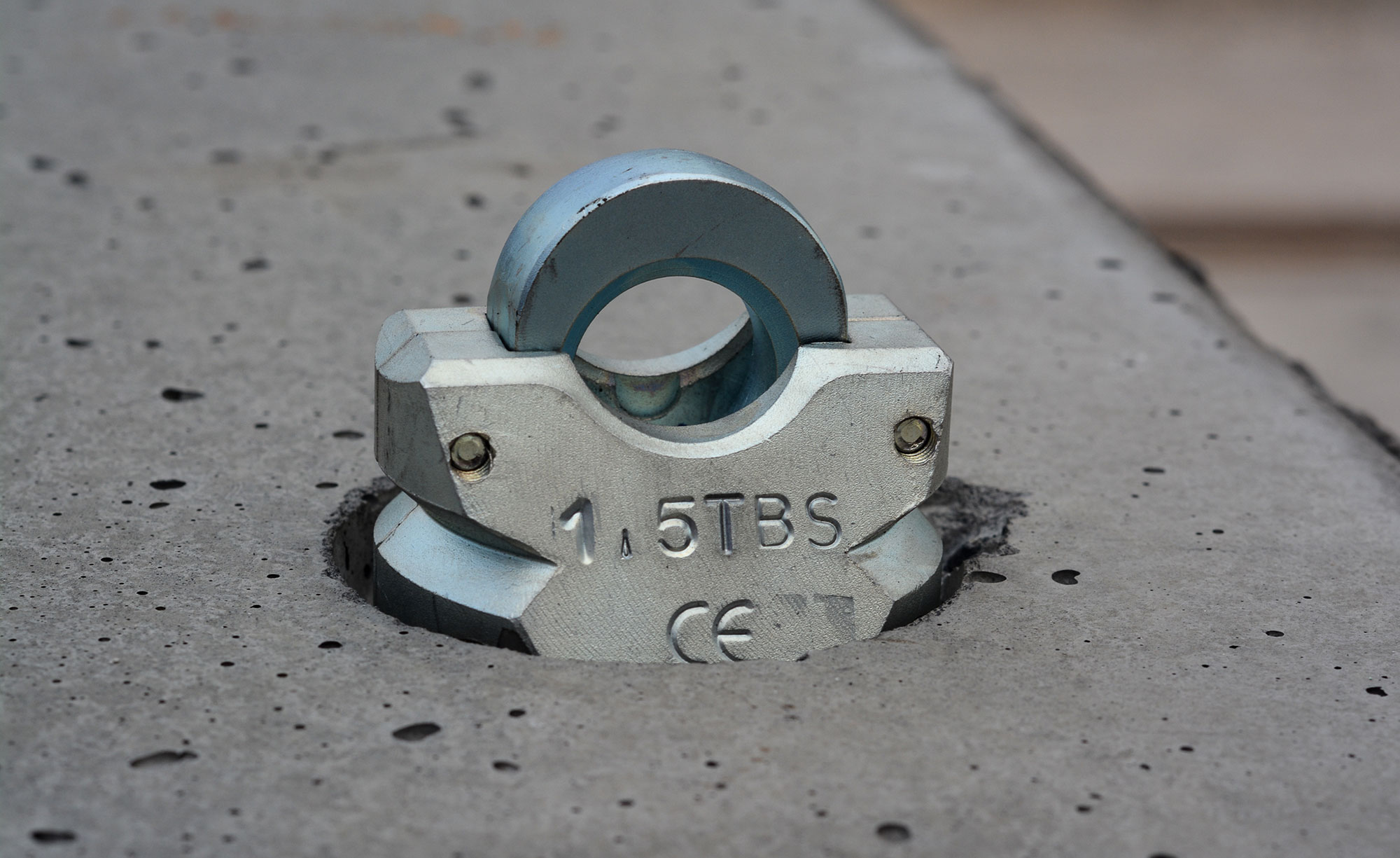

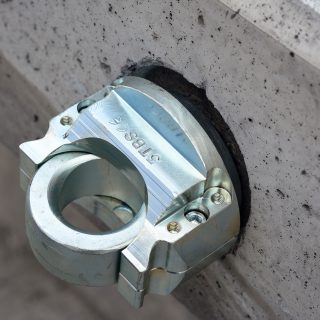

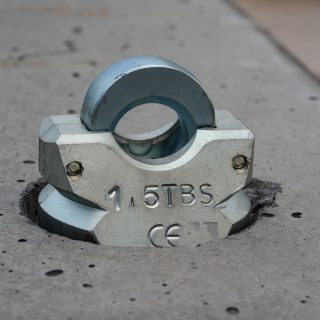

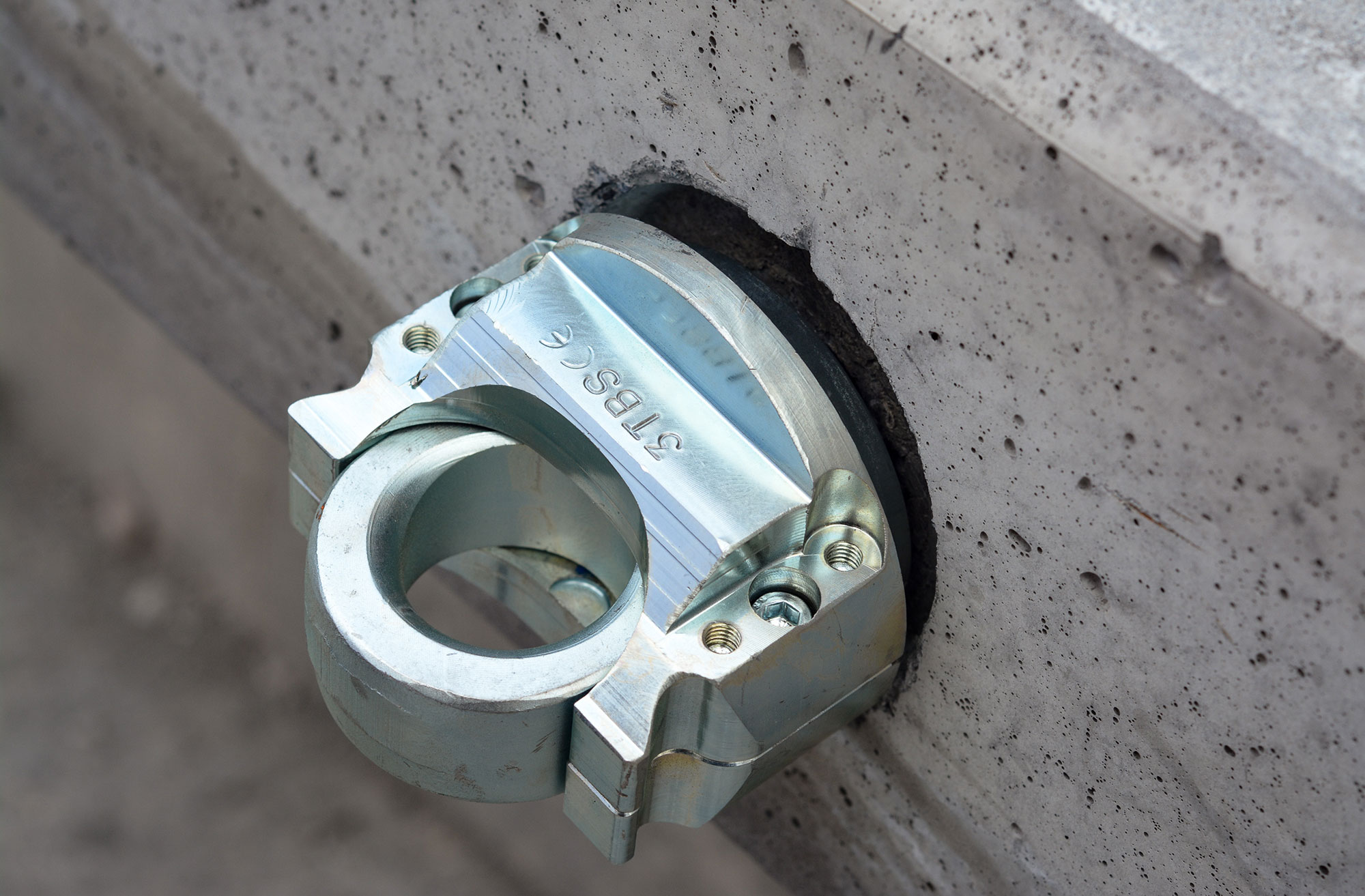

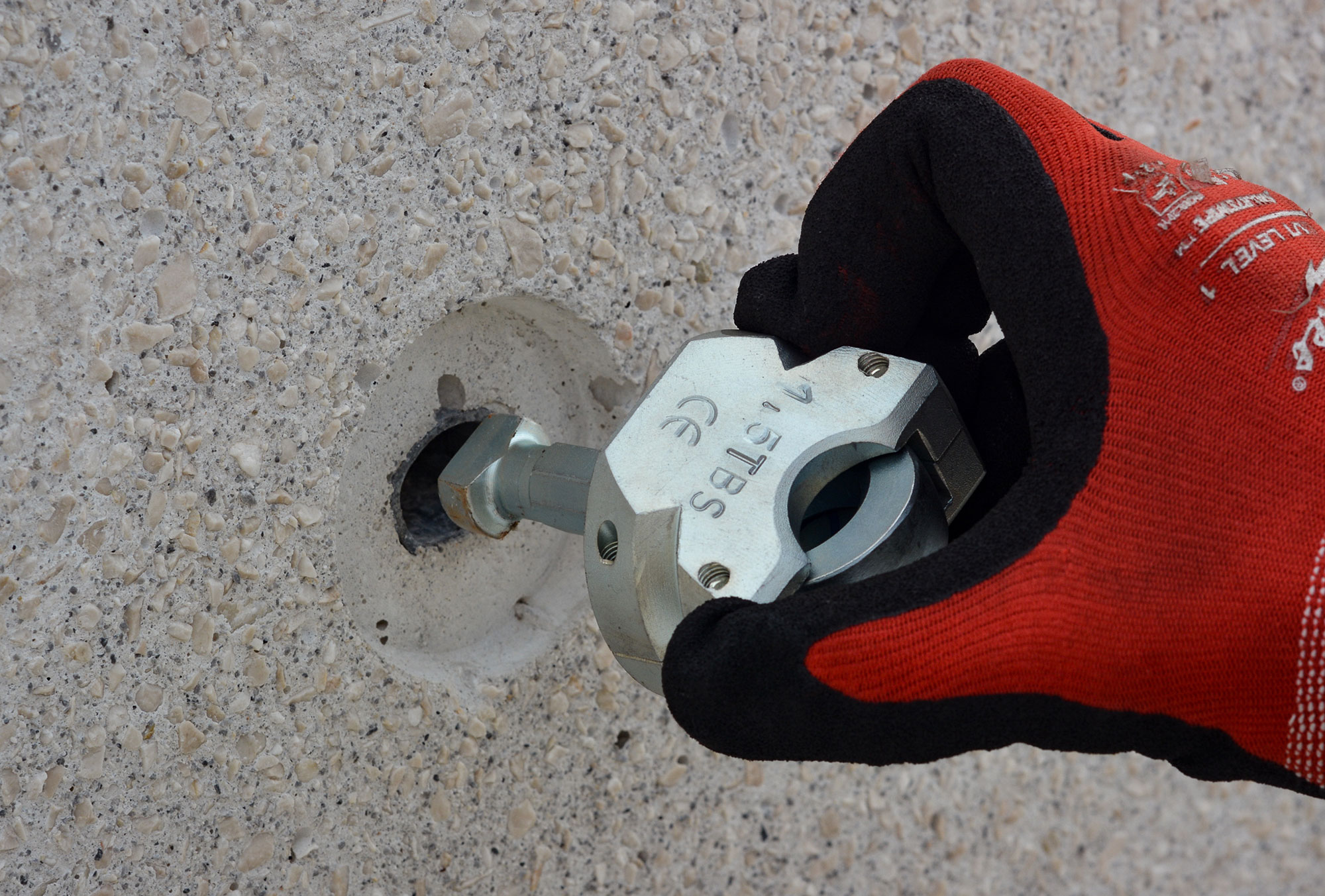

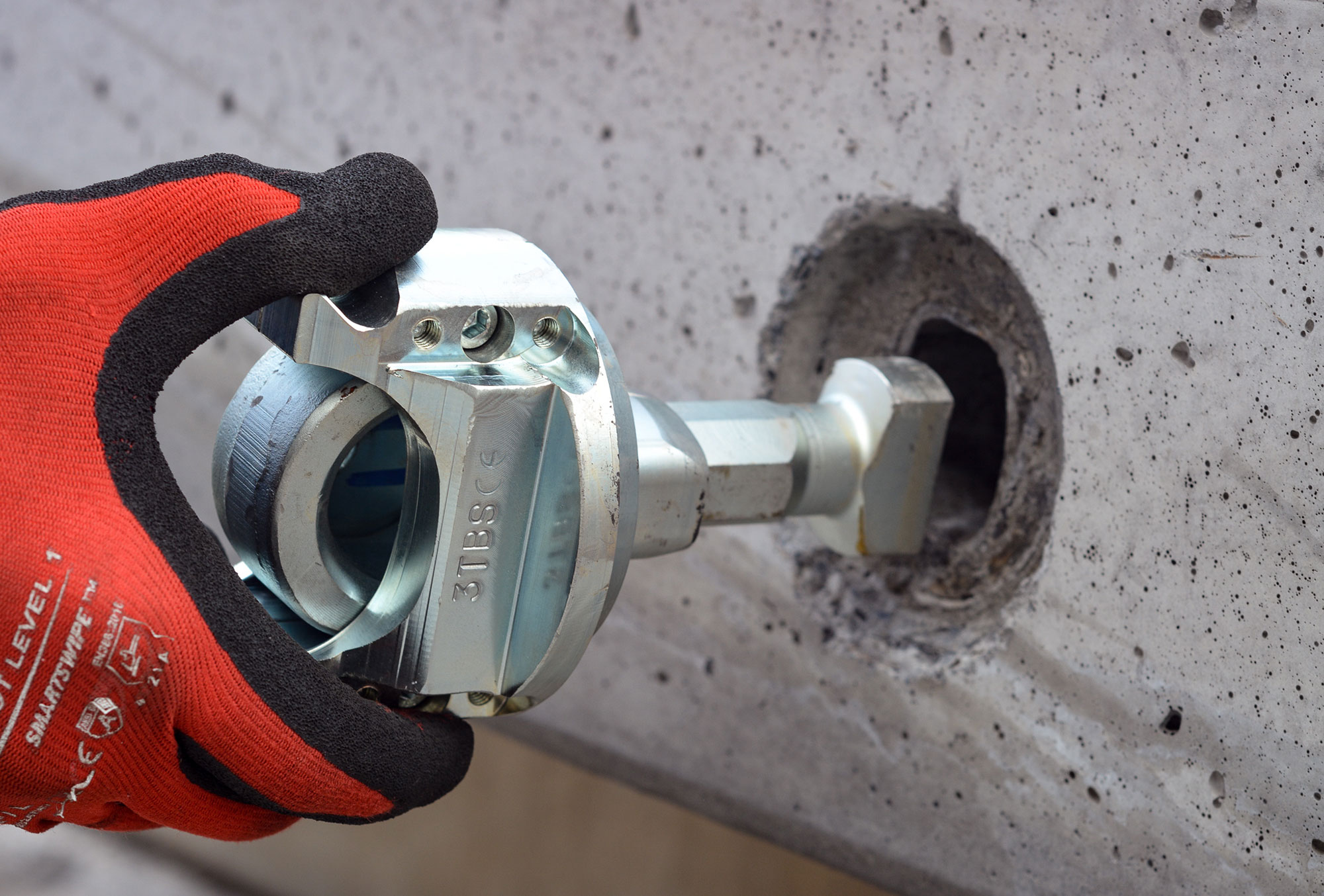

Maniglione di sollevamento
Inserito nel TUBO ANCORA e ad esso accoppiato, il maniglione consente il sollevamento dell’elemento prefabbricato in totale sicurezza mediante l’utilizzo del gancio articolato.

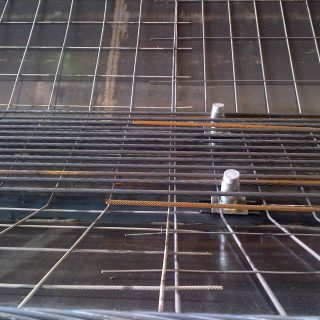

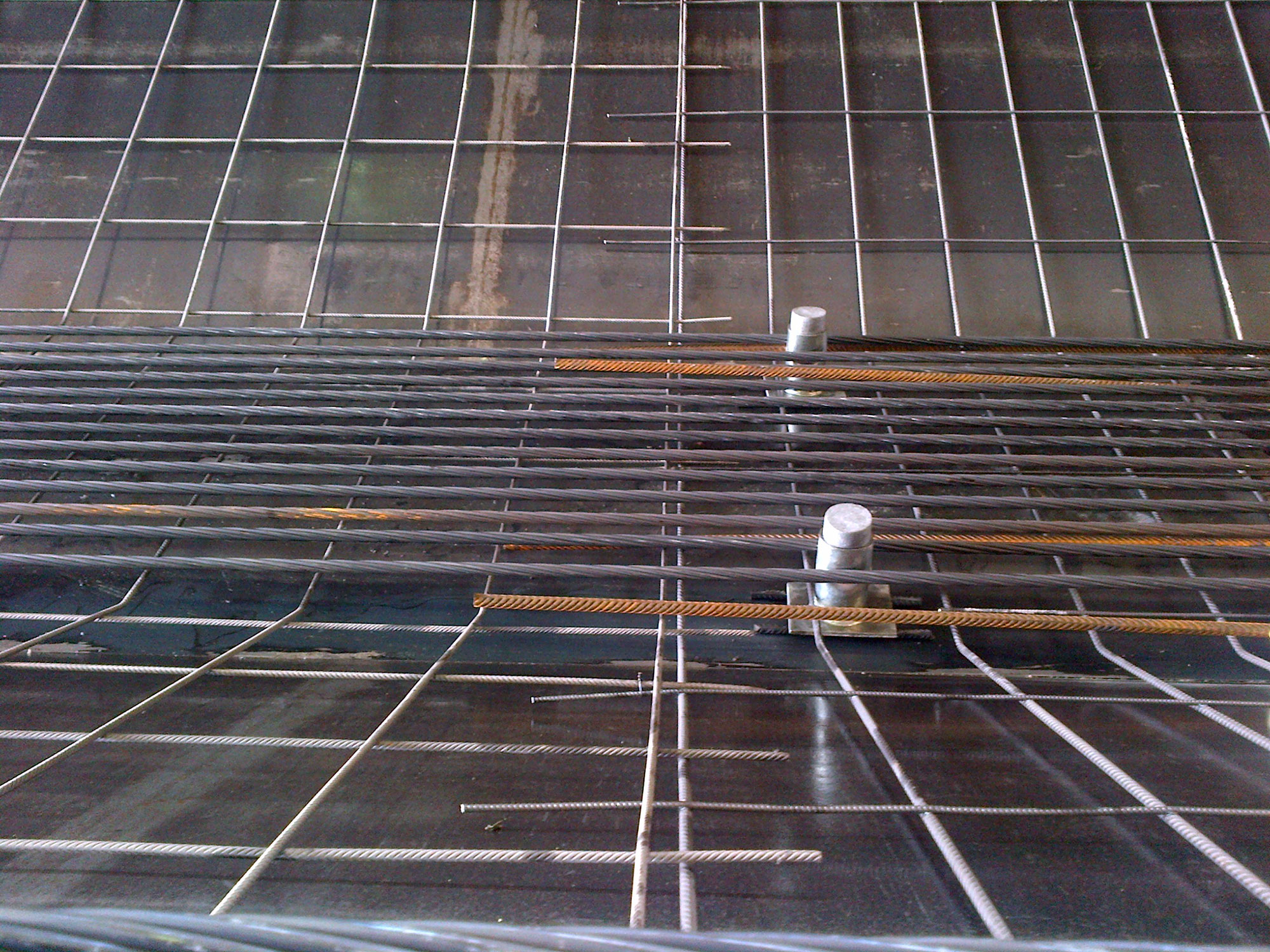

Tubo inserito nell’elemento prefabbricato

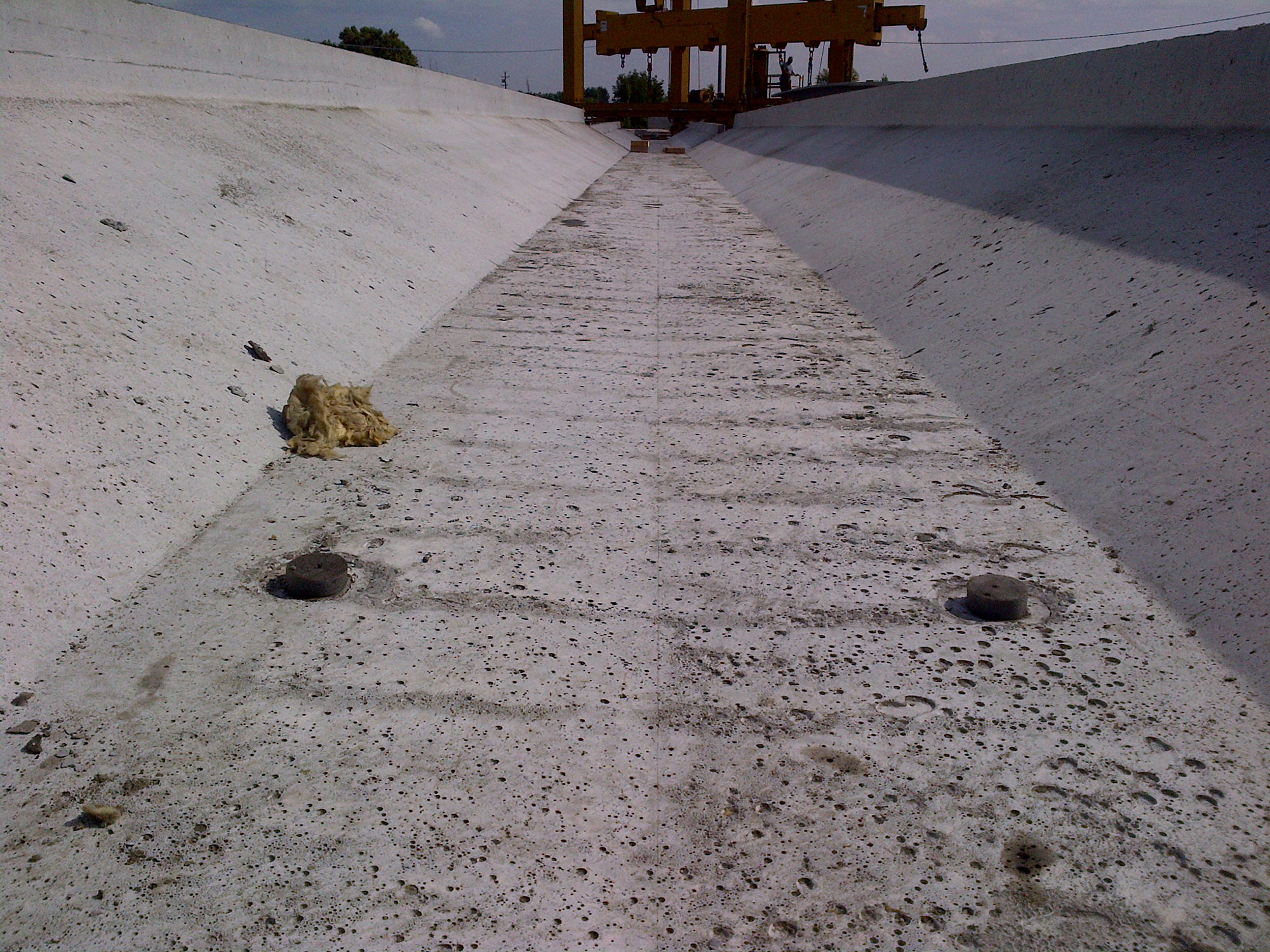

Il tubo è il dispositivo permanente inserito all’interno degli elementi prefabbricati in calcestruzzo, opportunamente staffato e confinato. Il sistema consente portate comprese tra 1 e 12 tonnellate.

APPLICAZIONI DEL SISTEMA TUBO ANCORA

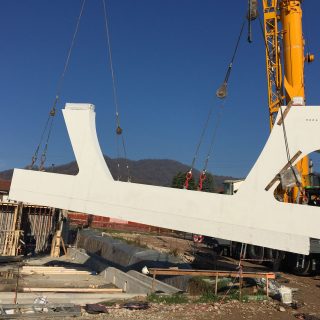

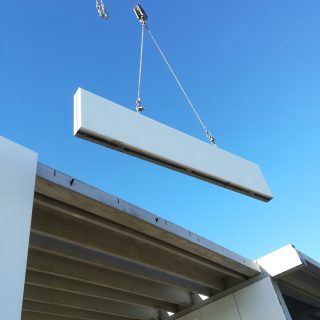

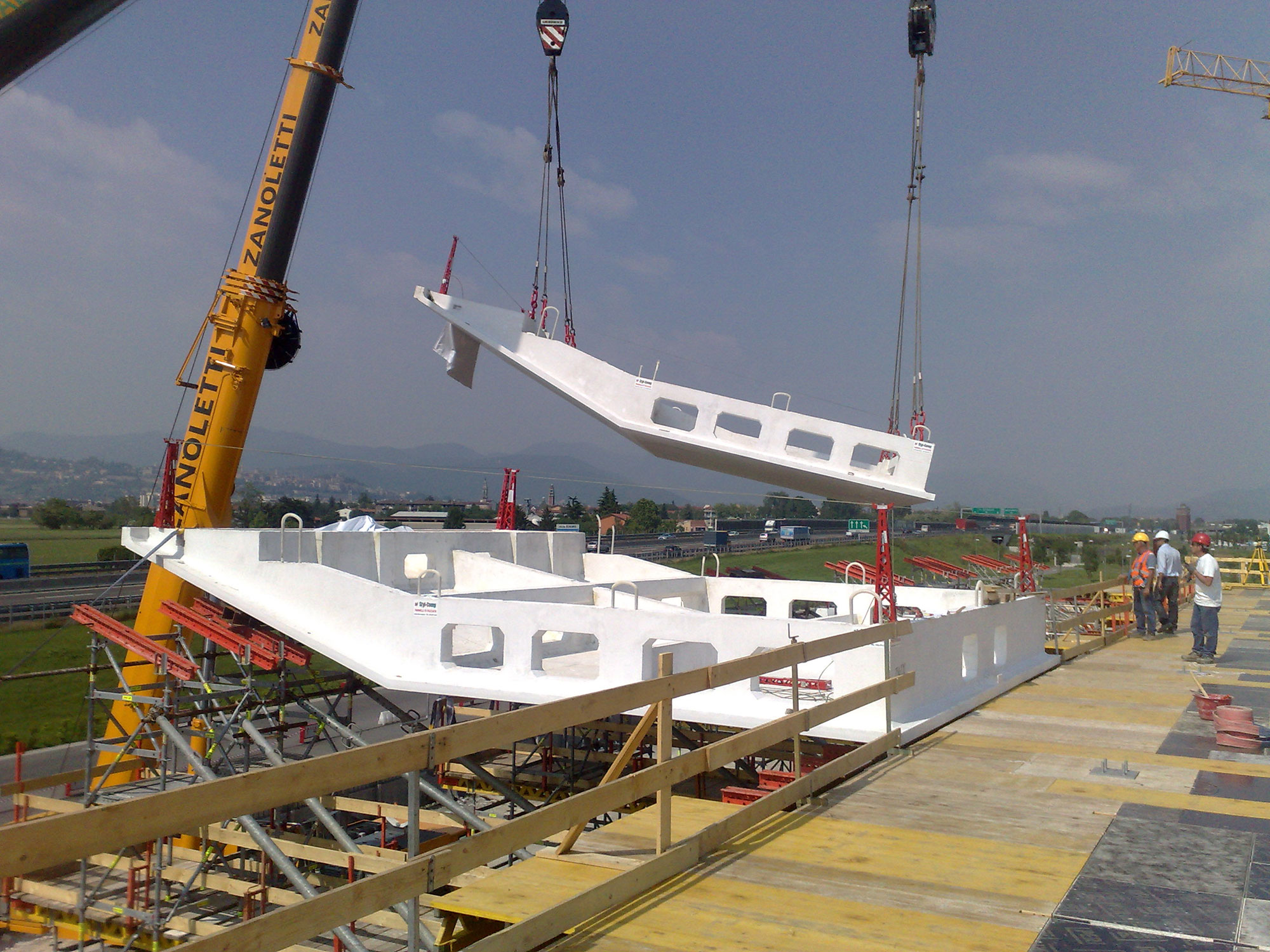

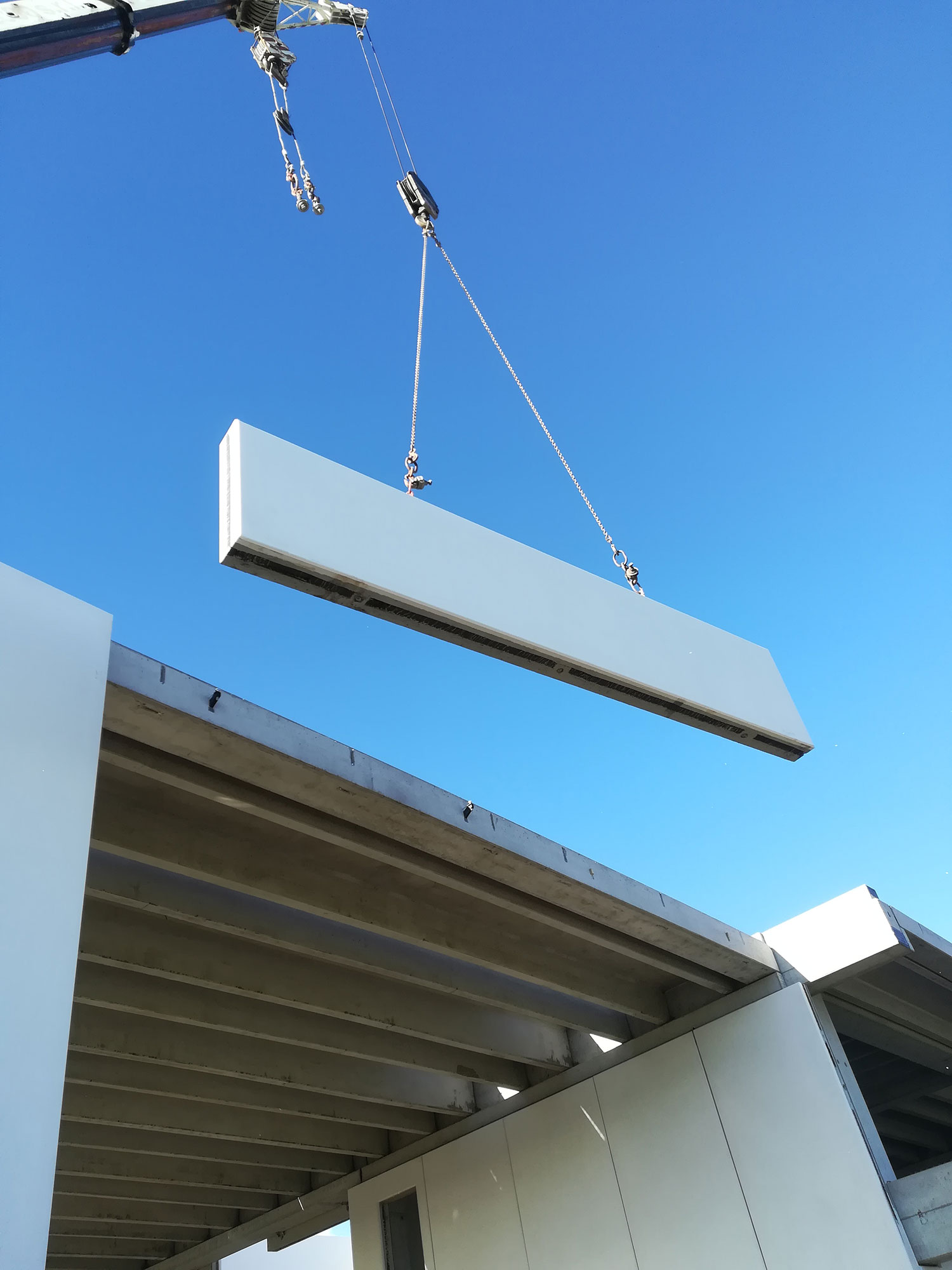

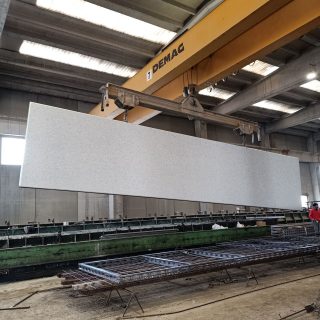

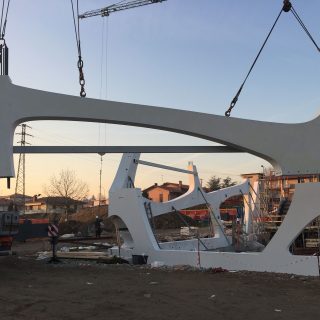

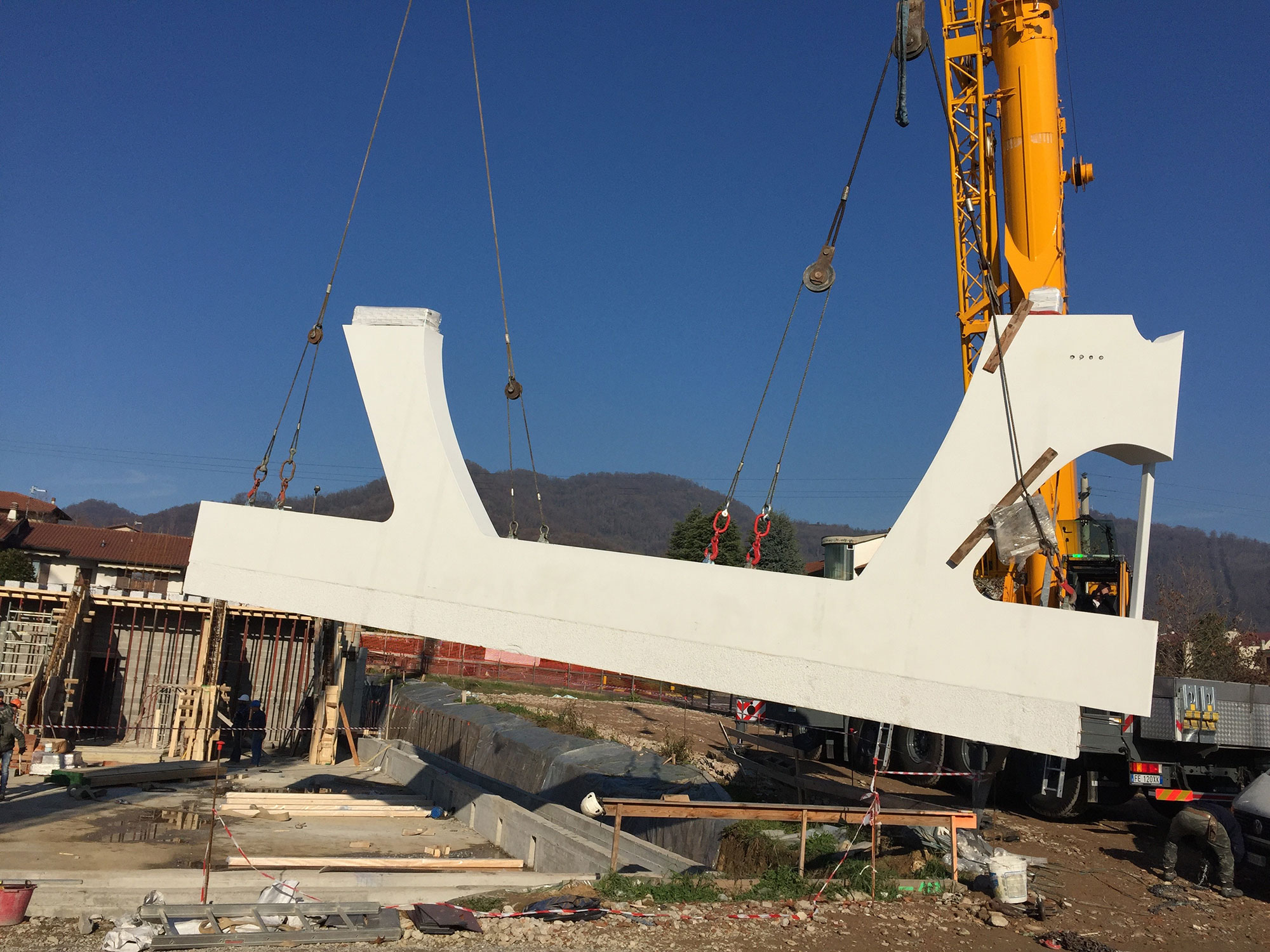

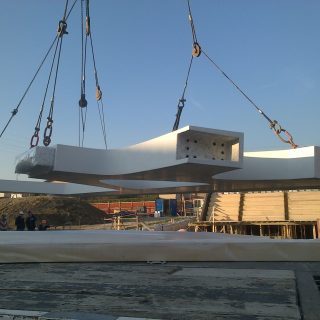

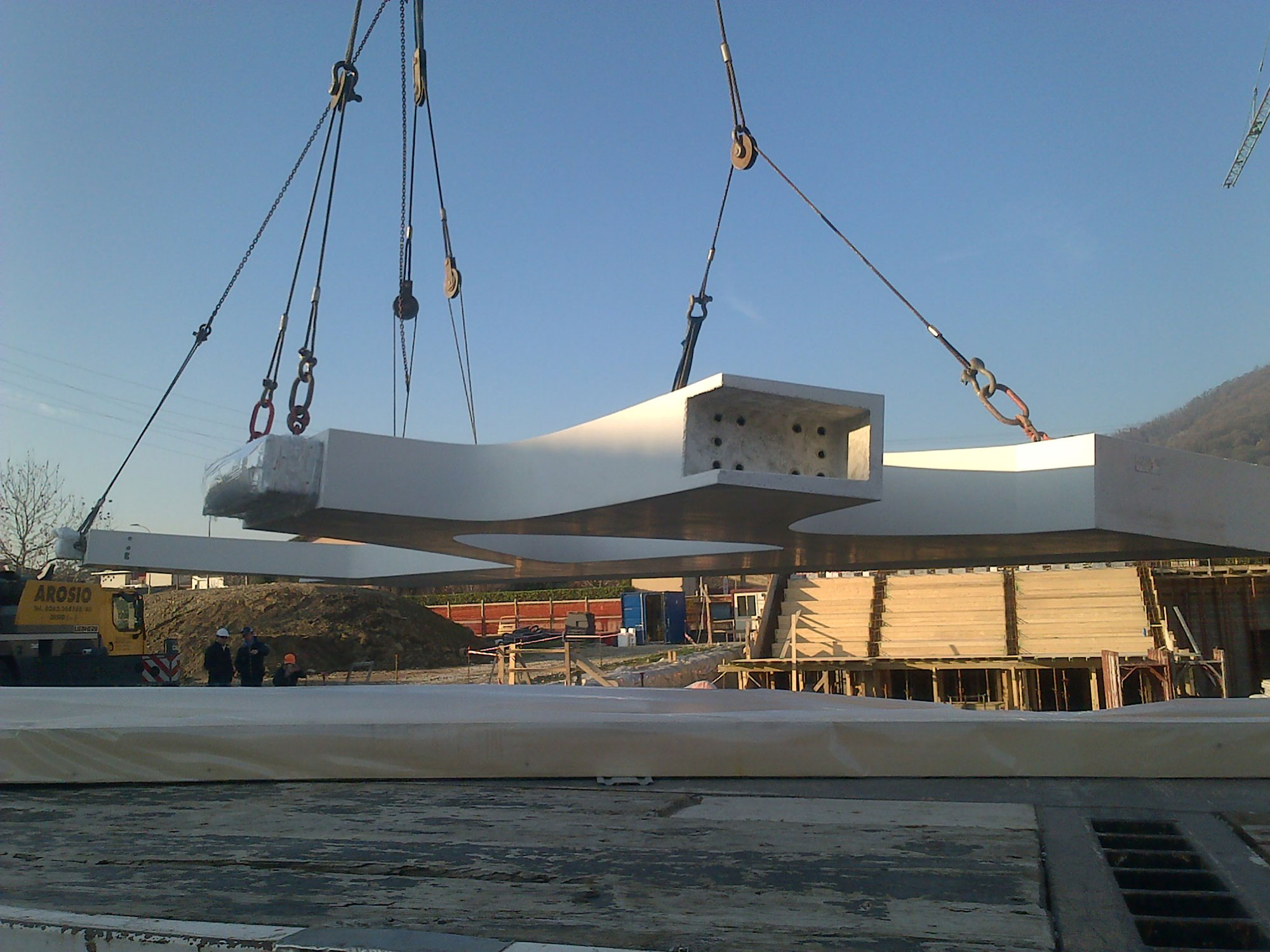

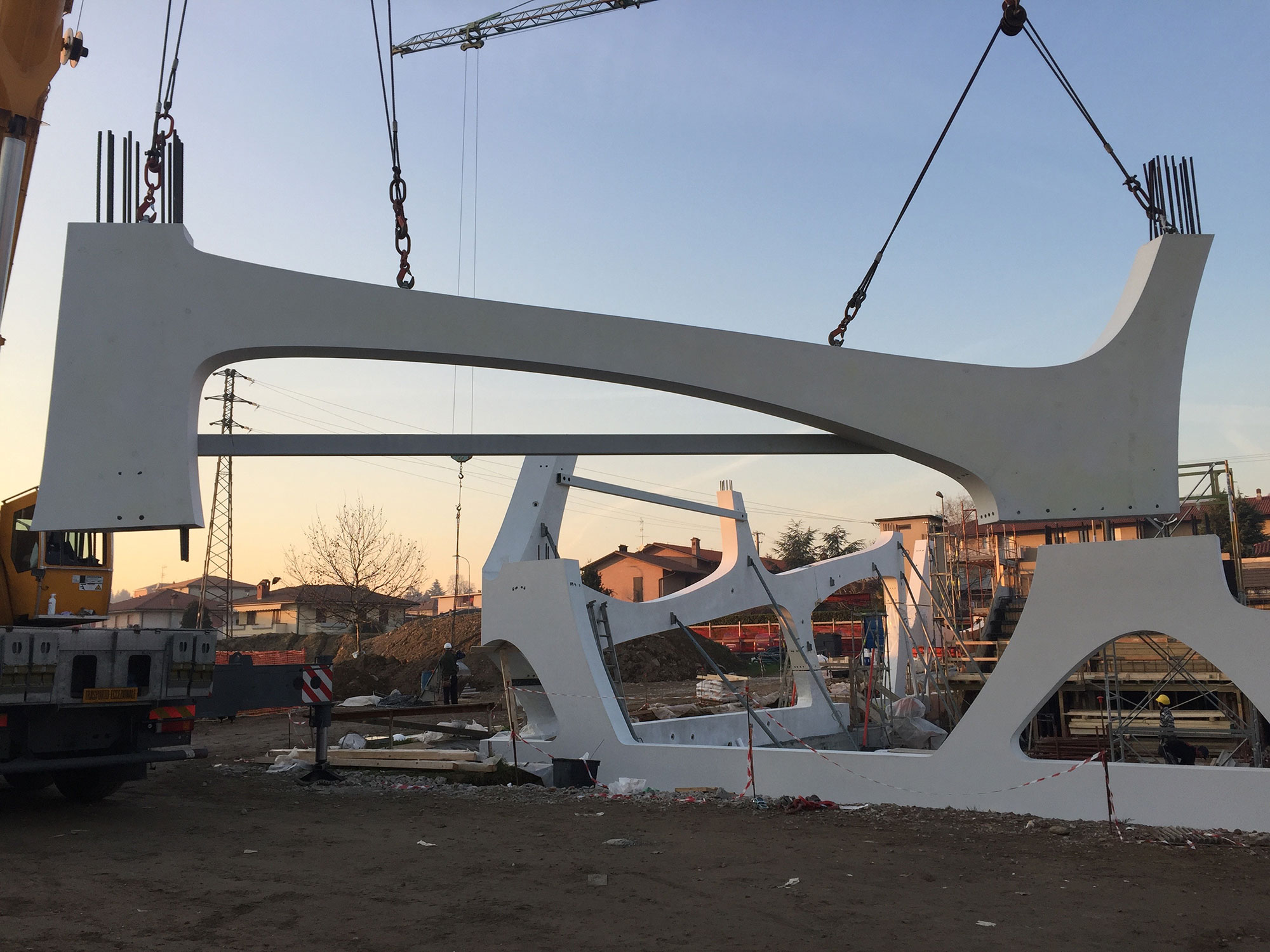

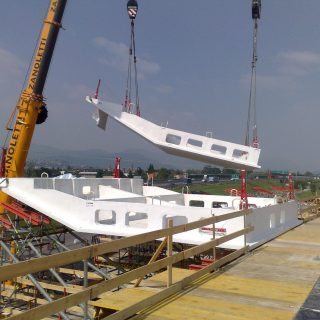

Sollevamento e movimentazione di elementi prefabbricati in calcestruzzo
TUBO ANCORA è progettato per la movimentazione di:

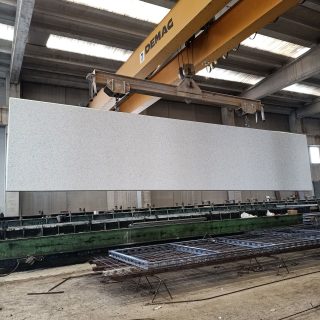

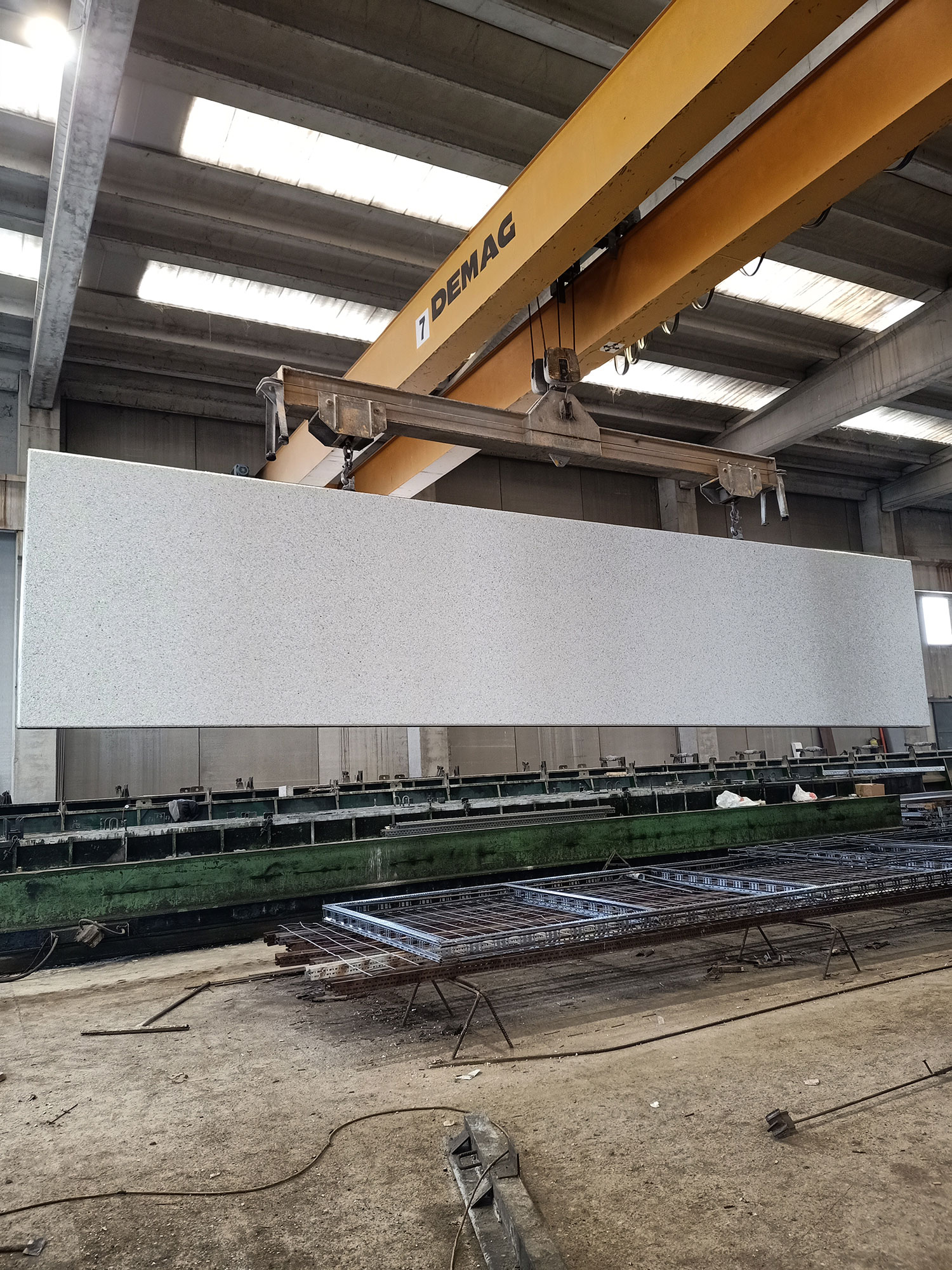

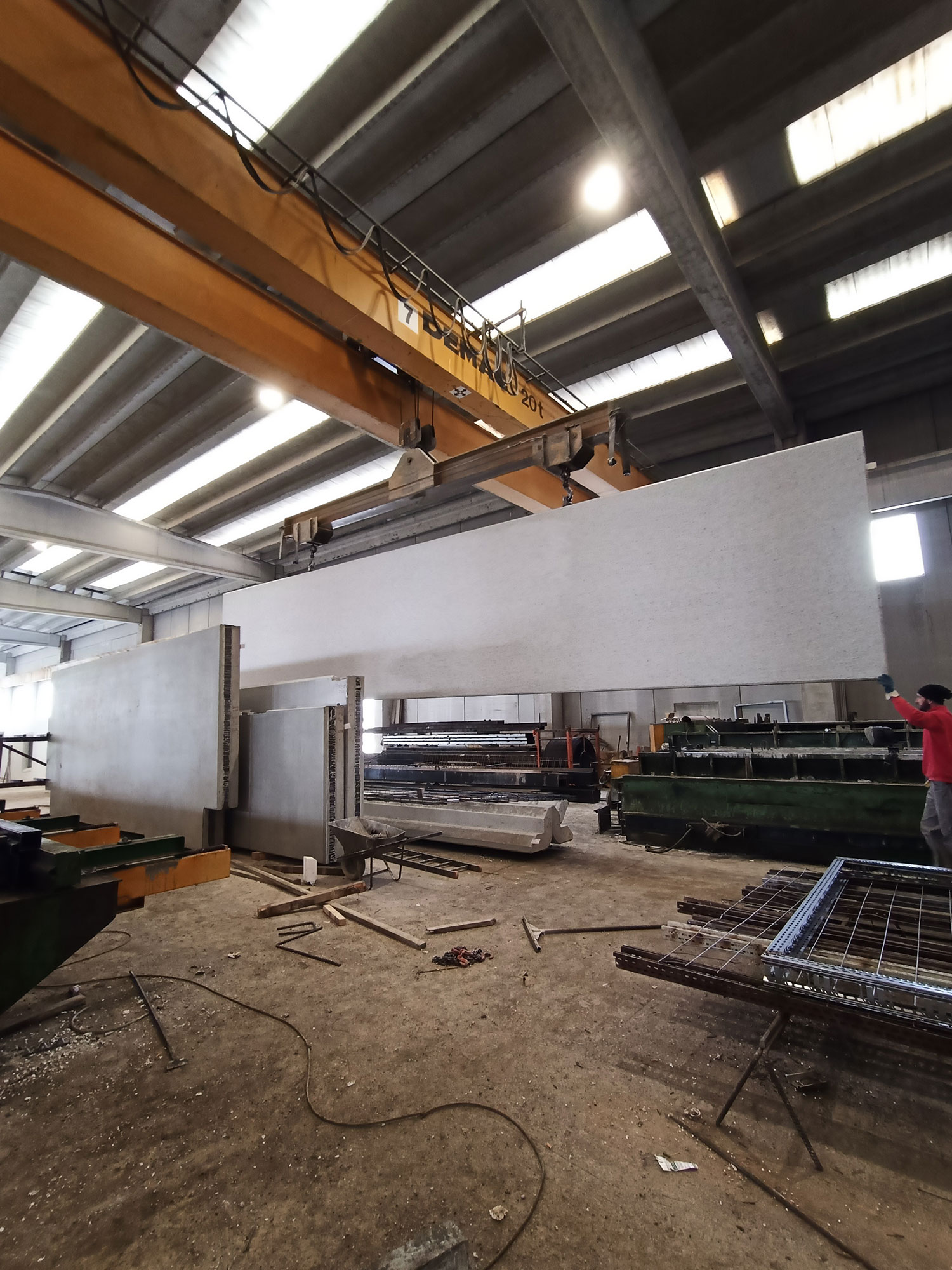

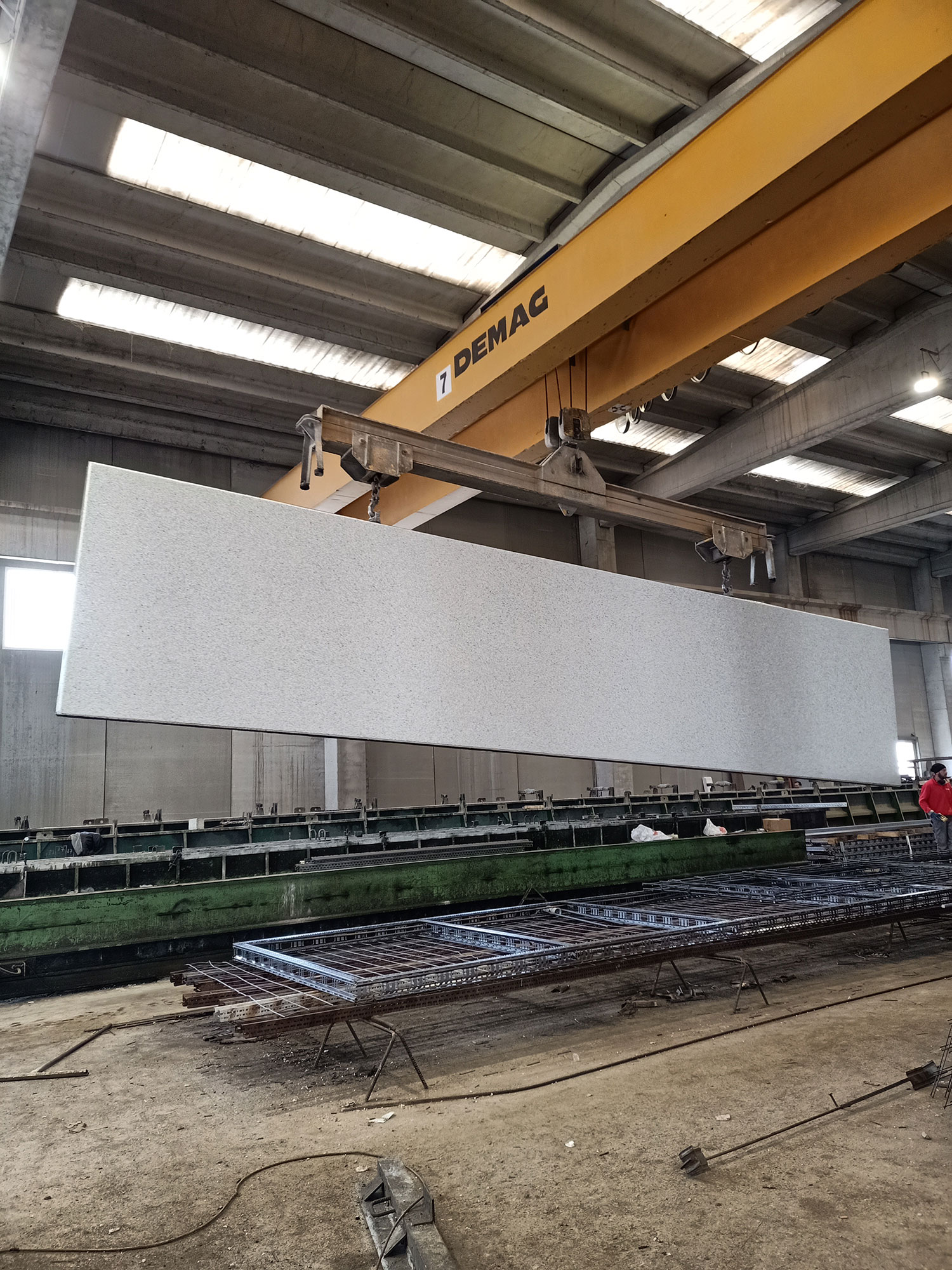

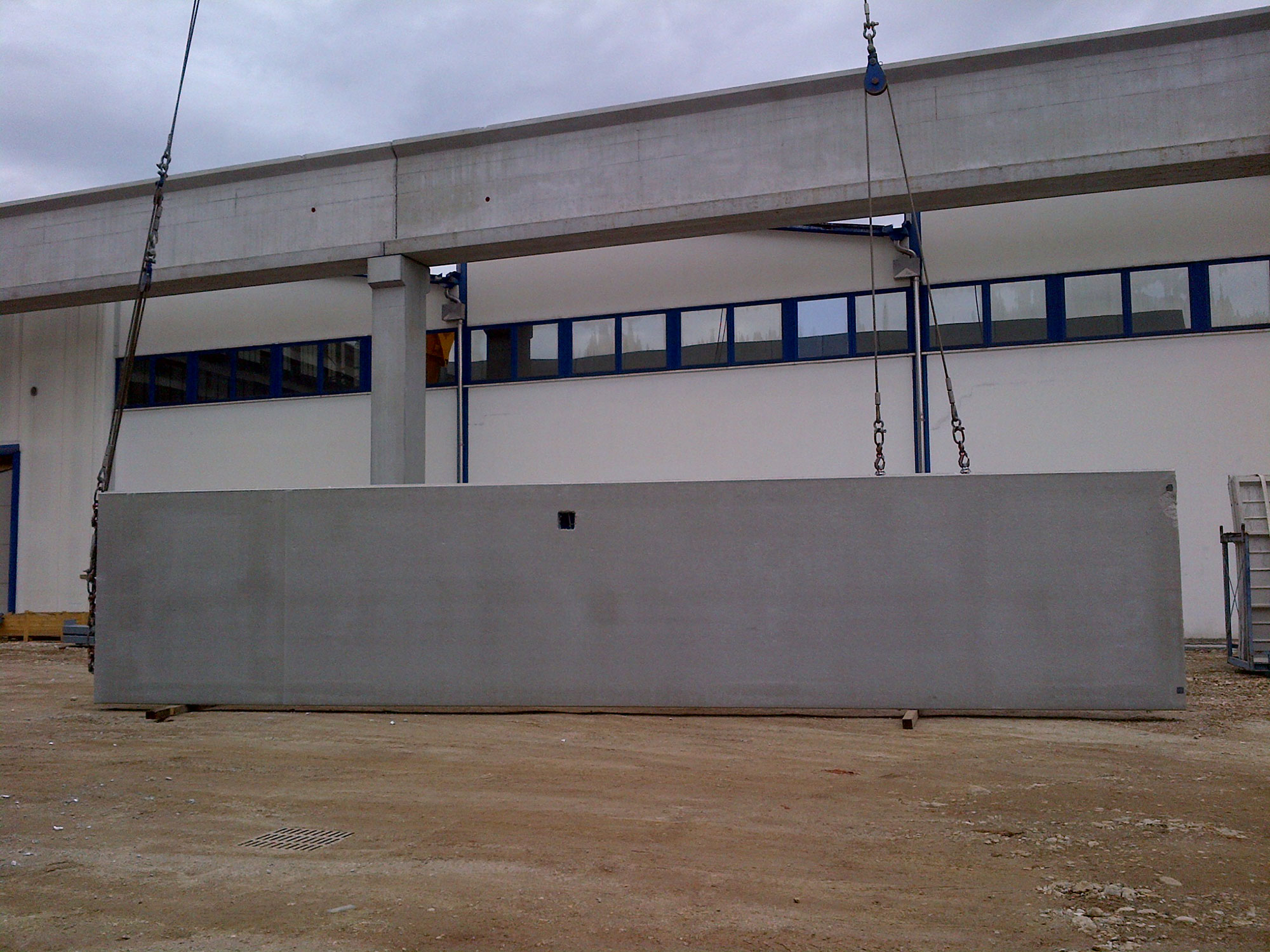

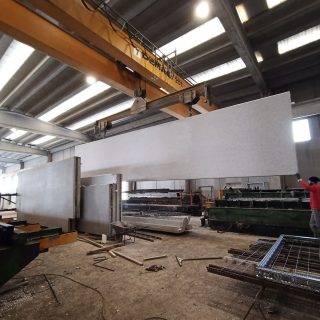

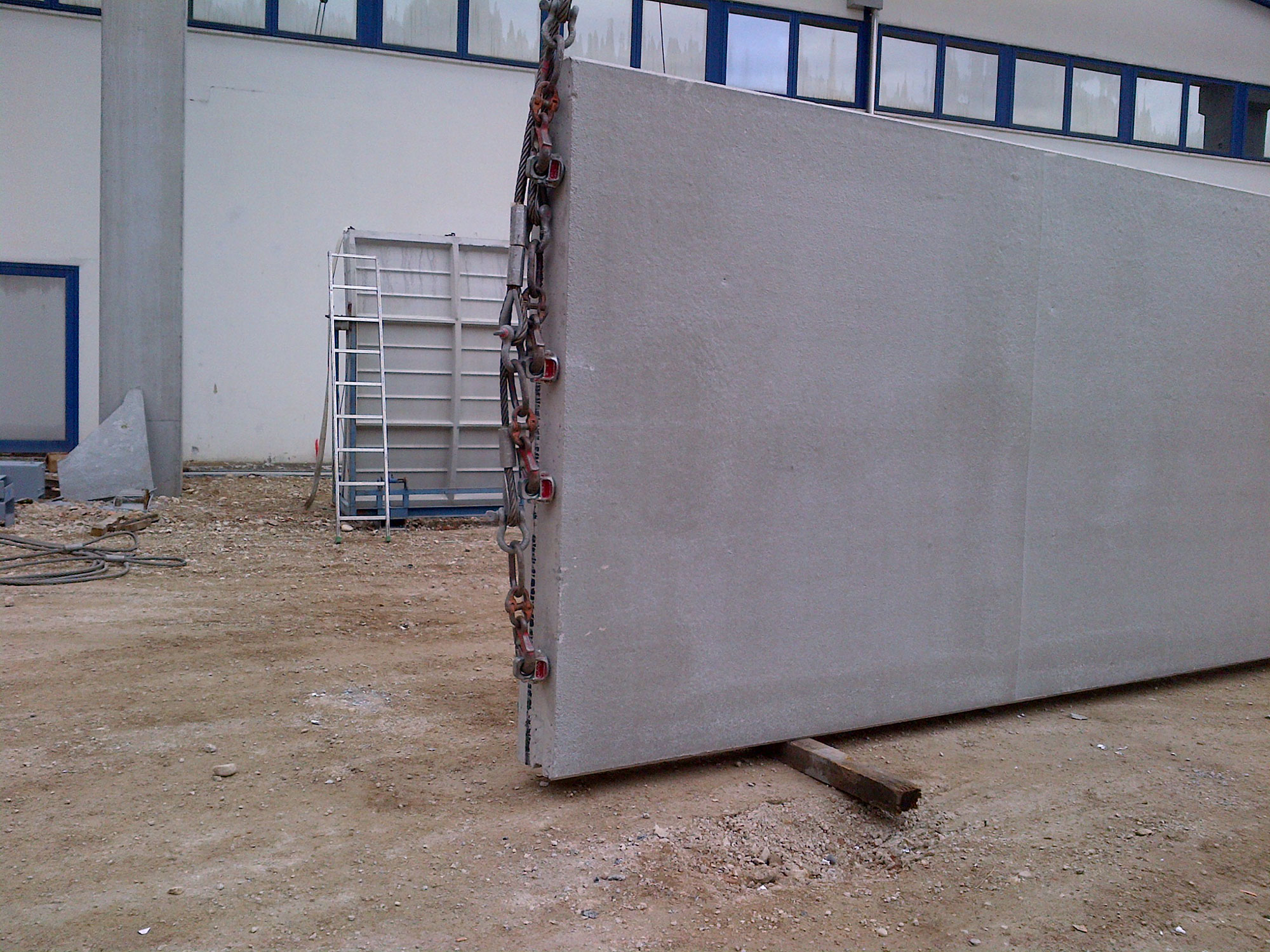

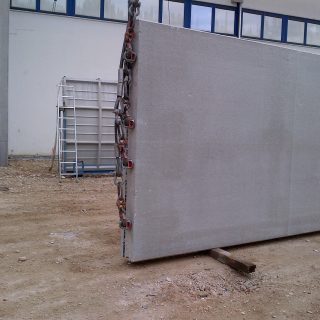

• pannelli prefabbricati architettonici verticali;
• pannelli prefabbricati architettonici orizzontali;
• pilastri prefabbricati;

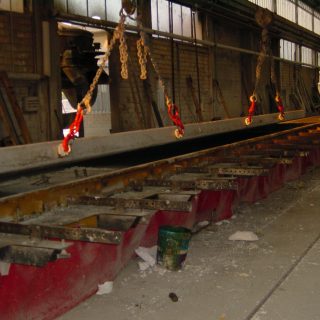

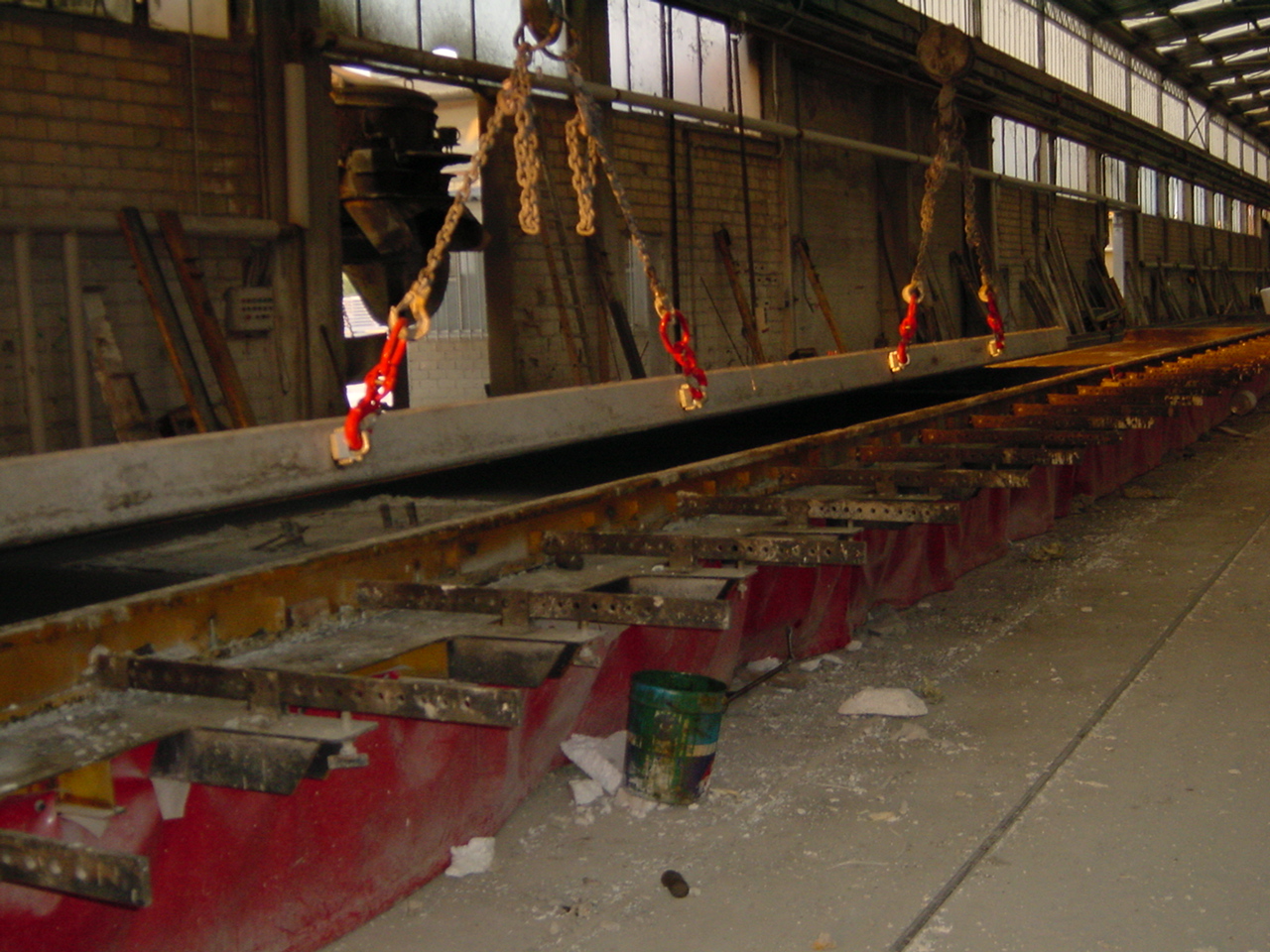

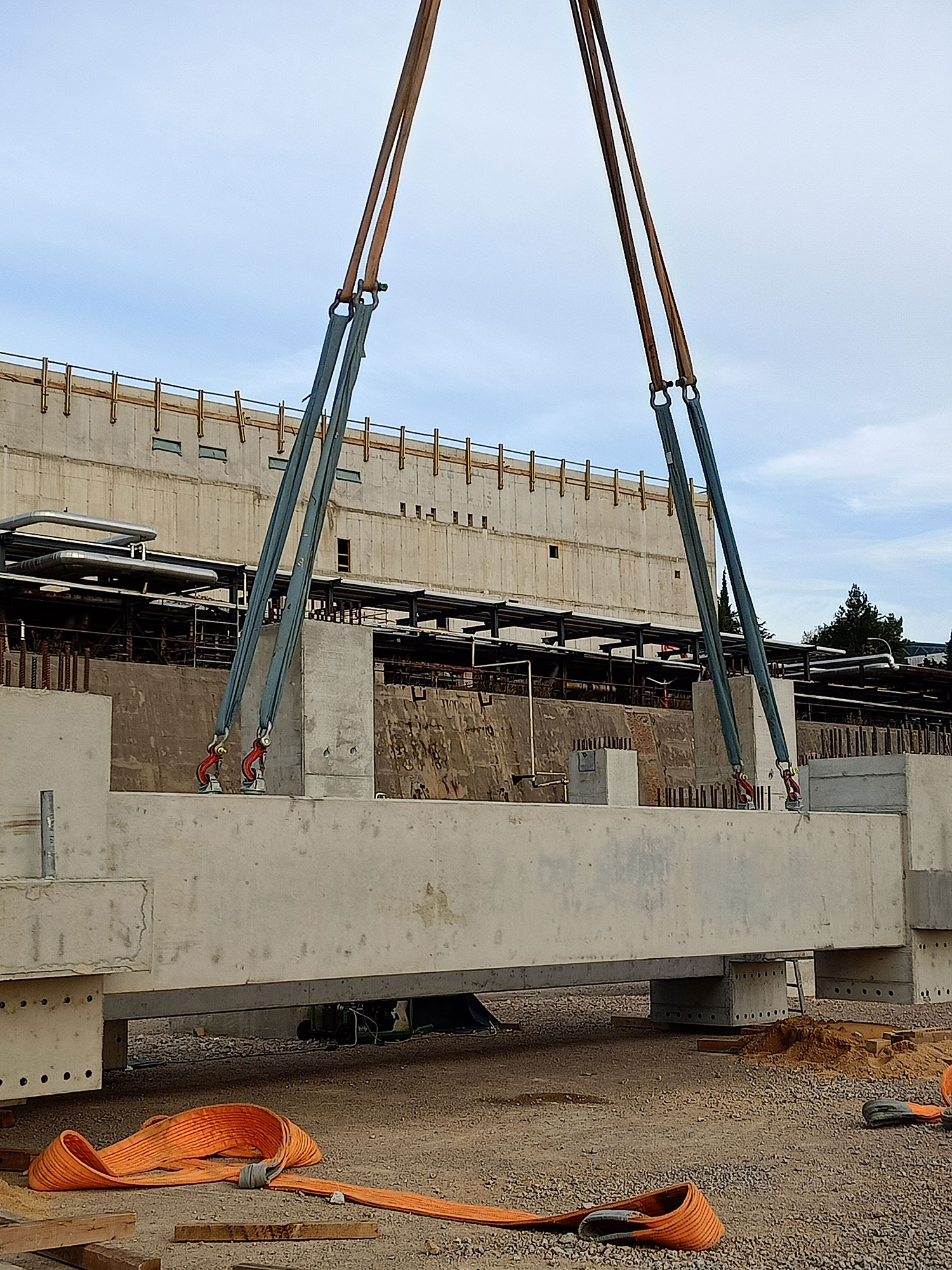

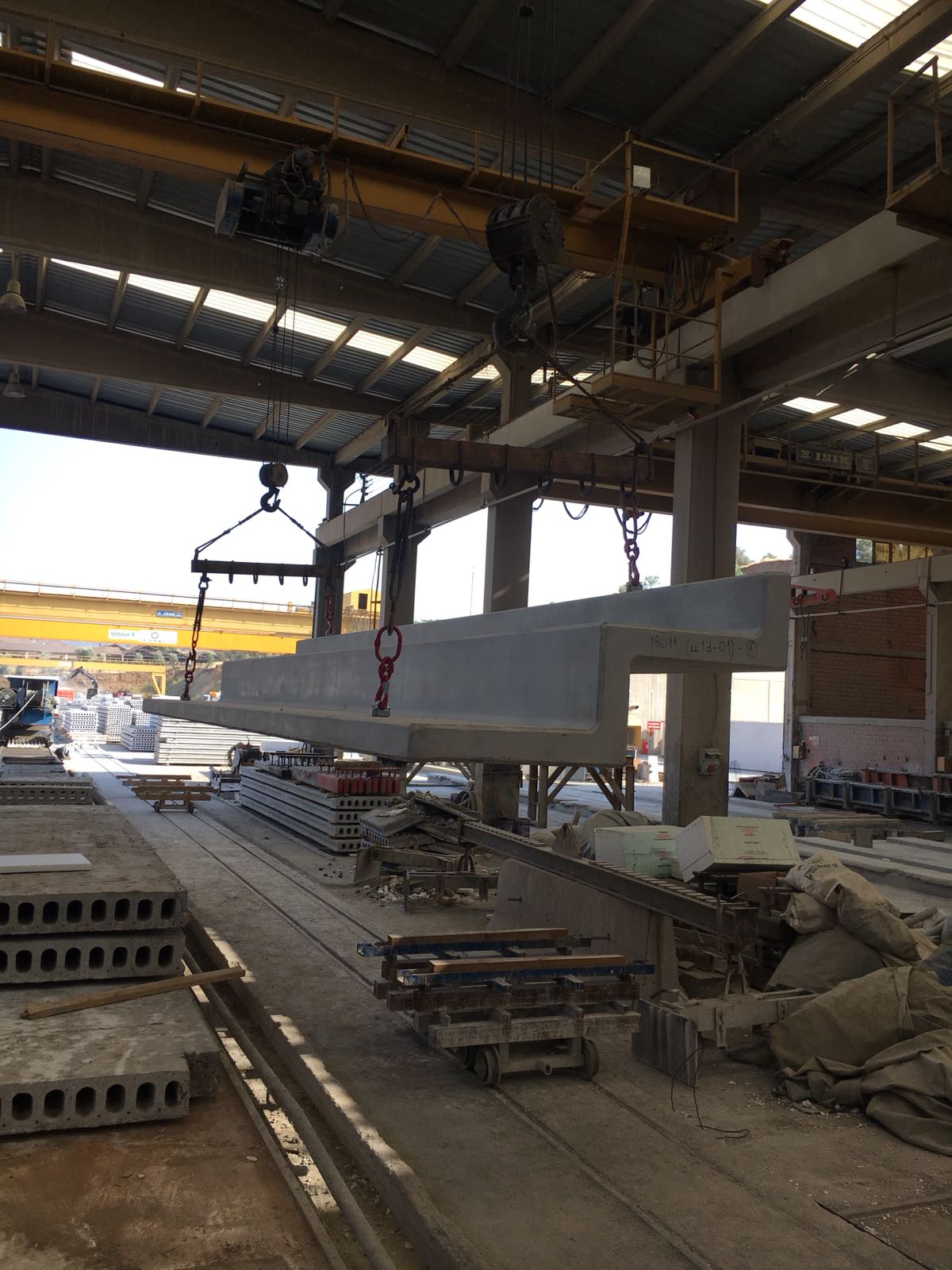

• travi prefabbricate;
• elementi di copertura (copponi, alari e doppio T);
• tubi in calcestruzzo.

Il sistema consente diverse modalità di movimentazione utilizzando la medesima attrezzatura.

FUNZIONAMENTO DEL SISTEMA TUBO ANCORA

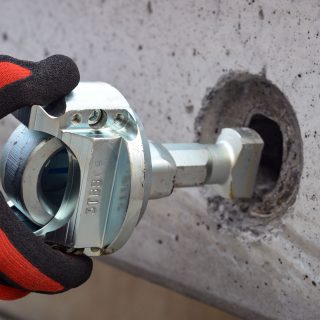

Accoppiamento sicuro tra maniglione e tubo
L’operazione di sollevamento può iniziare esclusivamente dopo il completamento dell’accoppiamento in sicurezza tra maniglione e TUBO ANCORA. Questa caratteristica rende il sistema particolarmente affidabile e contribuisce alla riduzione degli errori operativi durante le fasi di movimentazione.

VANTAGGI DEL SISTEMA DI SOLLEVAMENTO TUBO ANCORA

Sicurezza del sistema e utilizzo a prova di errore
L’aggancio rapido e controllato garantisce che il sollevamento possa avvenire soltanto dopo il corretto inserimento del maniglione nel sistema.

Versatilità nelle operazioni di movimentazione
Il sistema può essere utilizzato su differenti tipologie di elementi prefabbricati in calcestruzzo, con diverse portate e modalità di movimentazione.

Un’unica attrezzatura per diverse applicazioni
La medesima attrezzatura può essere utilizzata per pannelli, pilastri, travi, coperture e tubi prefabbricati.

Ingombro ridotto e risultato estetico migliorato
L’inserto richiede uno spazio minimo all’interno dell’elemento prefabbricato e non necessita di cavità esterne.

Incremento del calcestruzzo attorno all’inserto
La configurazione del sistema aumenta il quantitativo di calcestruzzo attorno all’inserto, contribuendo a ridurre le debolezze locali dell’elemento.

DATI TECNICI E SUPPORTO ALLA PROGETTAZIONE

Portate disponibili e configurazioni di impiego
Il sistema TUBO ANCORA è disponibile con portate comprese tra 1 e 12 tonnellate e può essere utilizzato su differenti tipologie di elementi prefabbricati in calcestruzzo. La documentazione tecnica B.S. Italia supporta progettisti e produttori nella corretta scelta della configurazione più idonea in funzione delle caratteristiche dell’elemento da movimentare.
