Torre

Sistema di sollevamento per elementi prefabbricati in calcestruzzo

Il sistema di sollevamento TORRE è progettato per le operazioni di scassero da banco fisso degli elementi prefabbricati in calcestruzzo.

Il sistema è composto da maniglioni dotati di doppio meccanismo di sicurezza e da una piastra a perdere studiata per consentire il sollevamento e la movimentazione dei manufatti prefabbricati riducendo il rischio di rotture e sbrecciamenti durante le fasi di sformatura.

COMPONENTI DEL SISTEMA TORRE

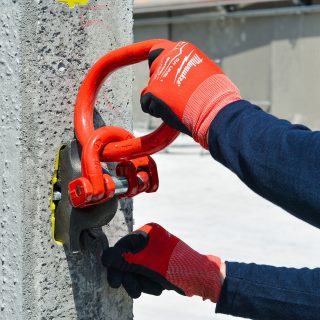

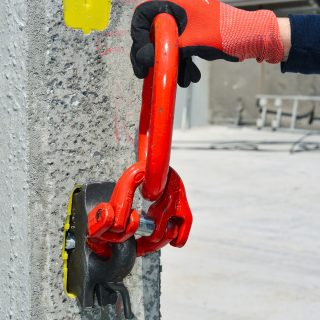

Maniglione con doppio sistema di sicurezza

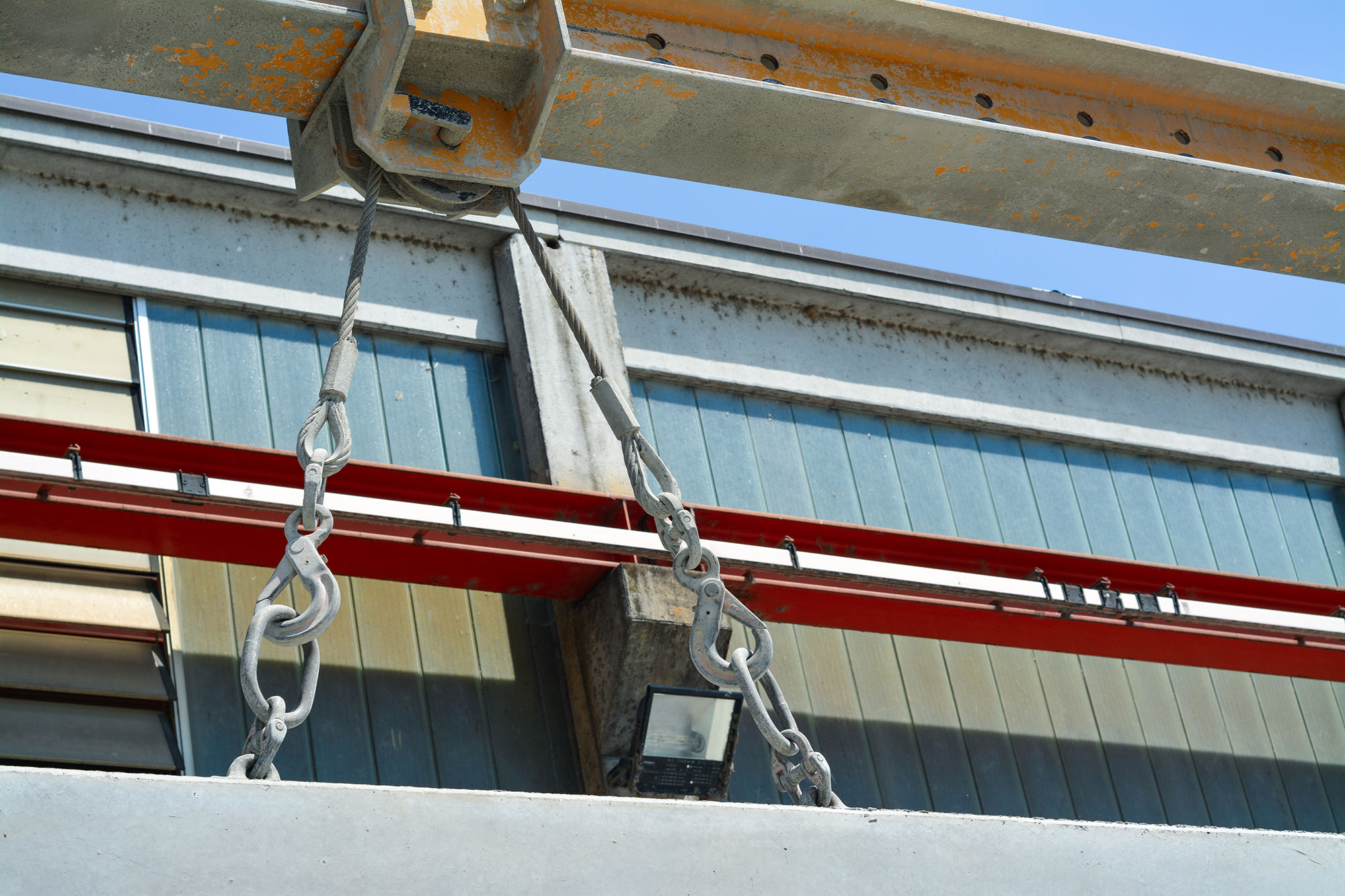

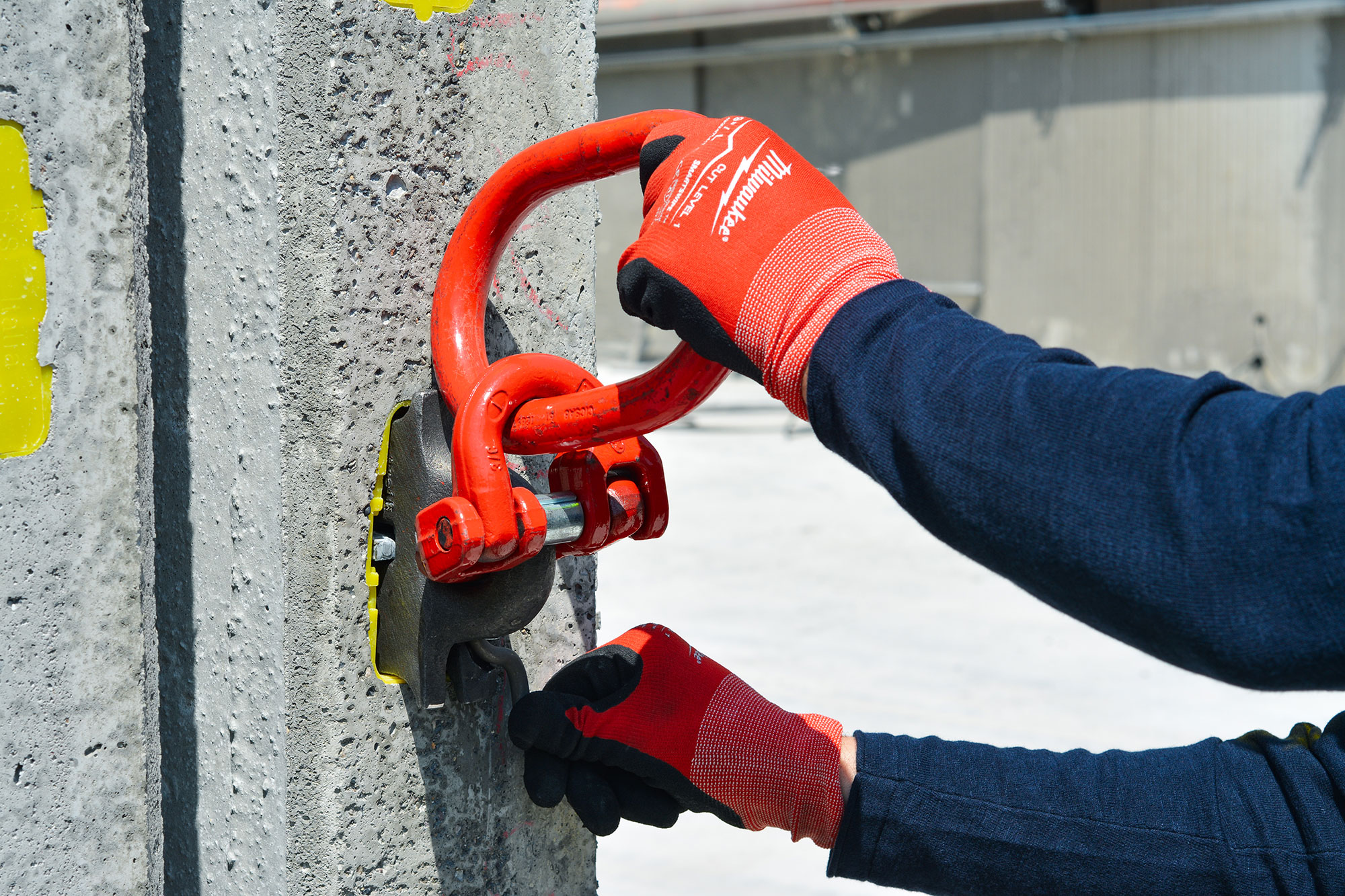

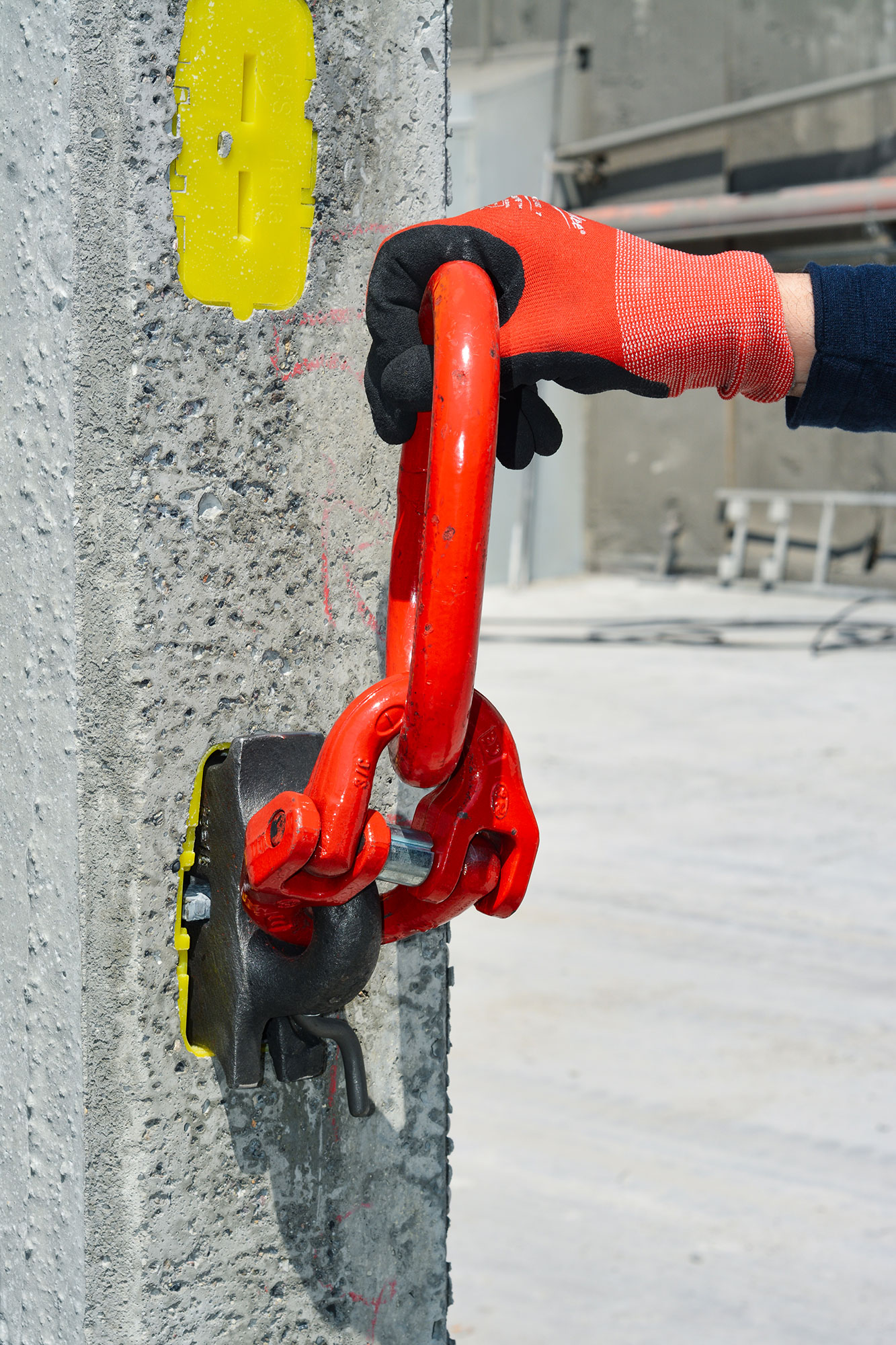

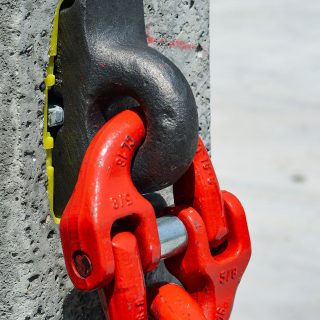

Il maniglione è il dispositivo che si interpone tra il manufatto in calcestruzzo e il gancio della gru o il sistema di funi e catene ad esso collegato.

È dotato di un doppio meccanismo di sicurezza basato sul concetto dello snodo, progettato per dissipare urti e sollecitazioni dinamiche.

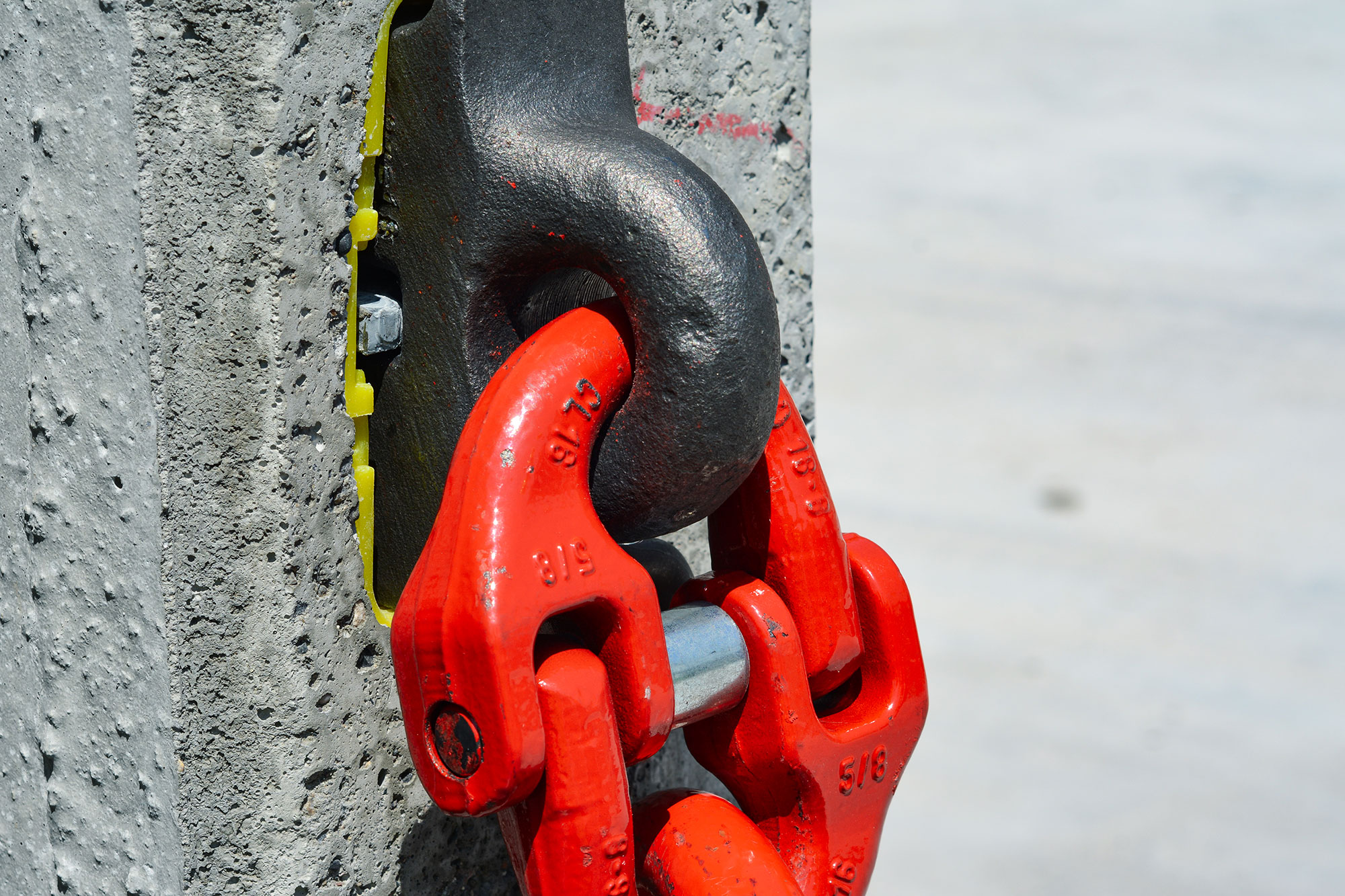

Grazie all’articolazione composta da tre elementi, di cui quello intermedio realizzato con maglia a doppia “C”, consente il basculamento e il ribaltamento dei manufatti garantendo l’assorbimento delle sollecitazioni.

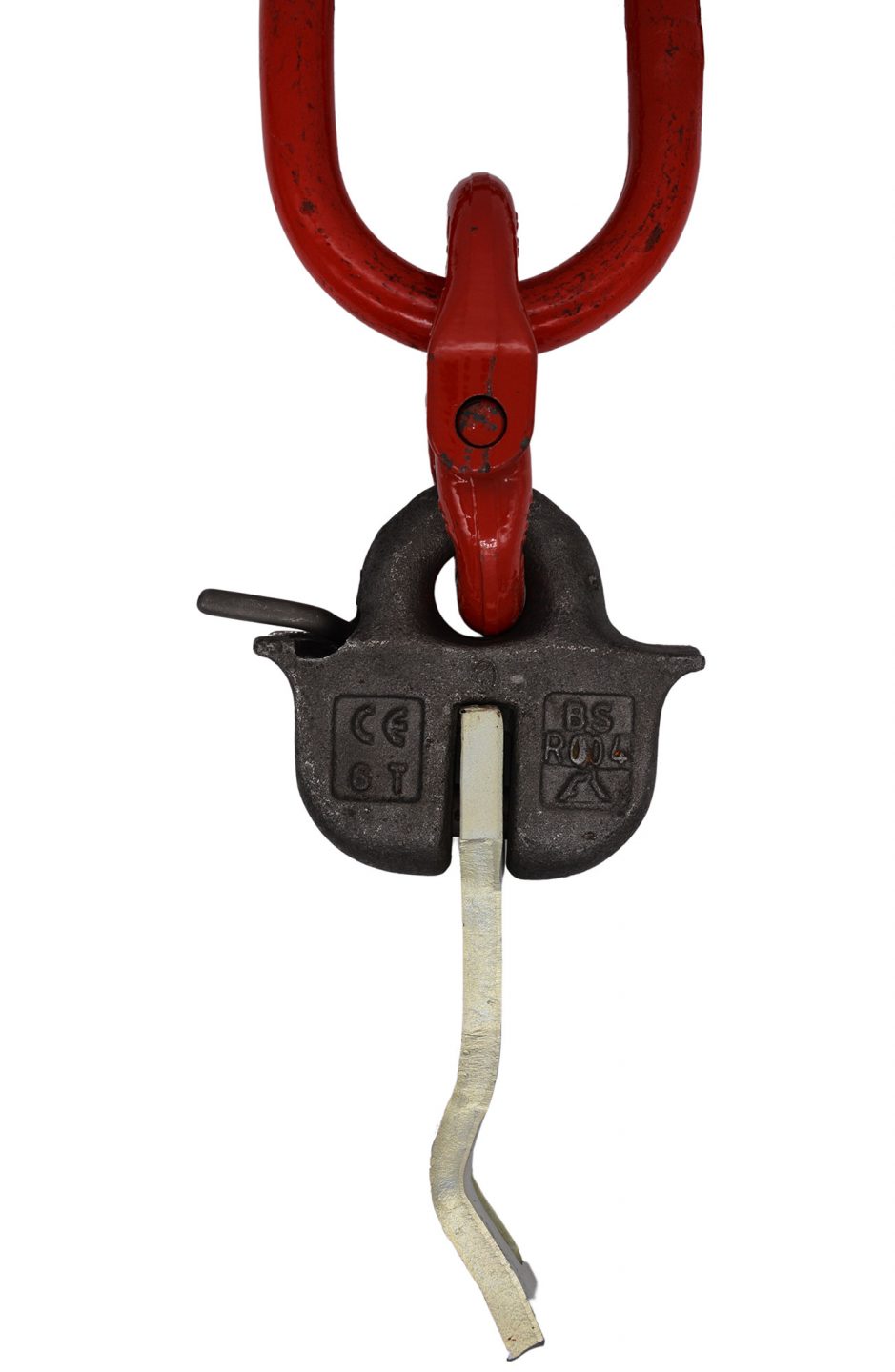

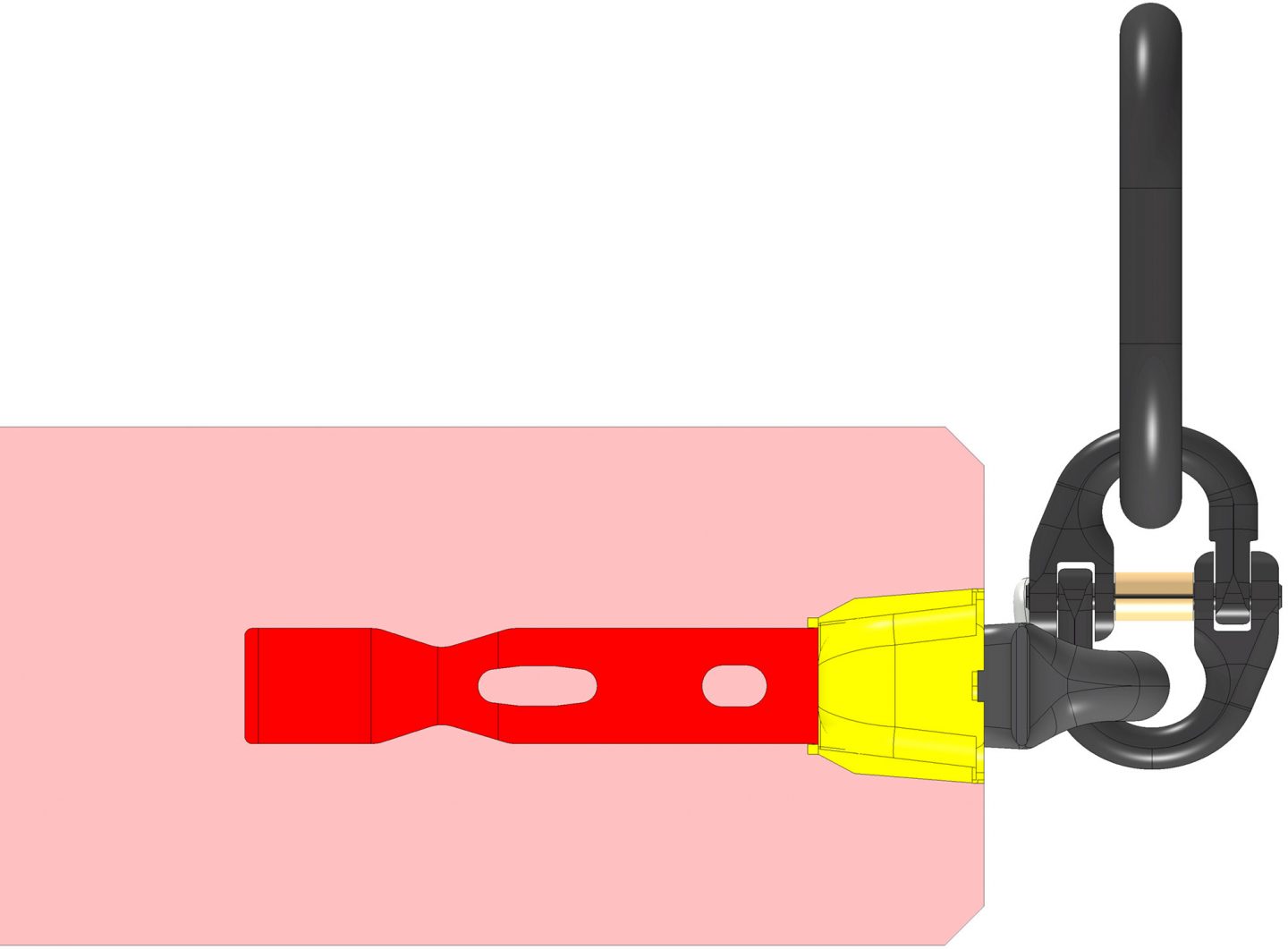

Piastra di sollevamento inserita nell’elemento prefabbricato

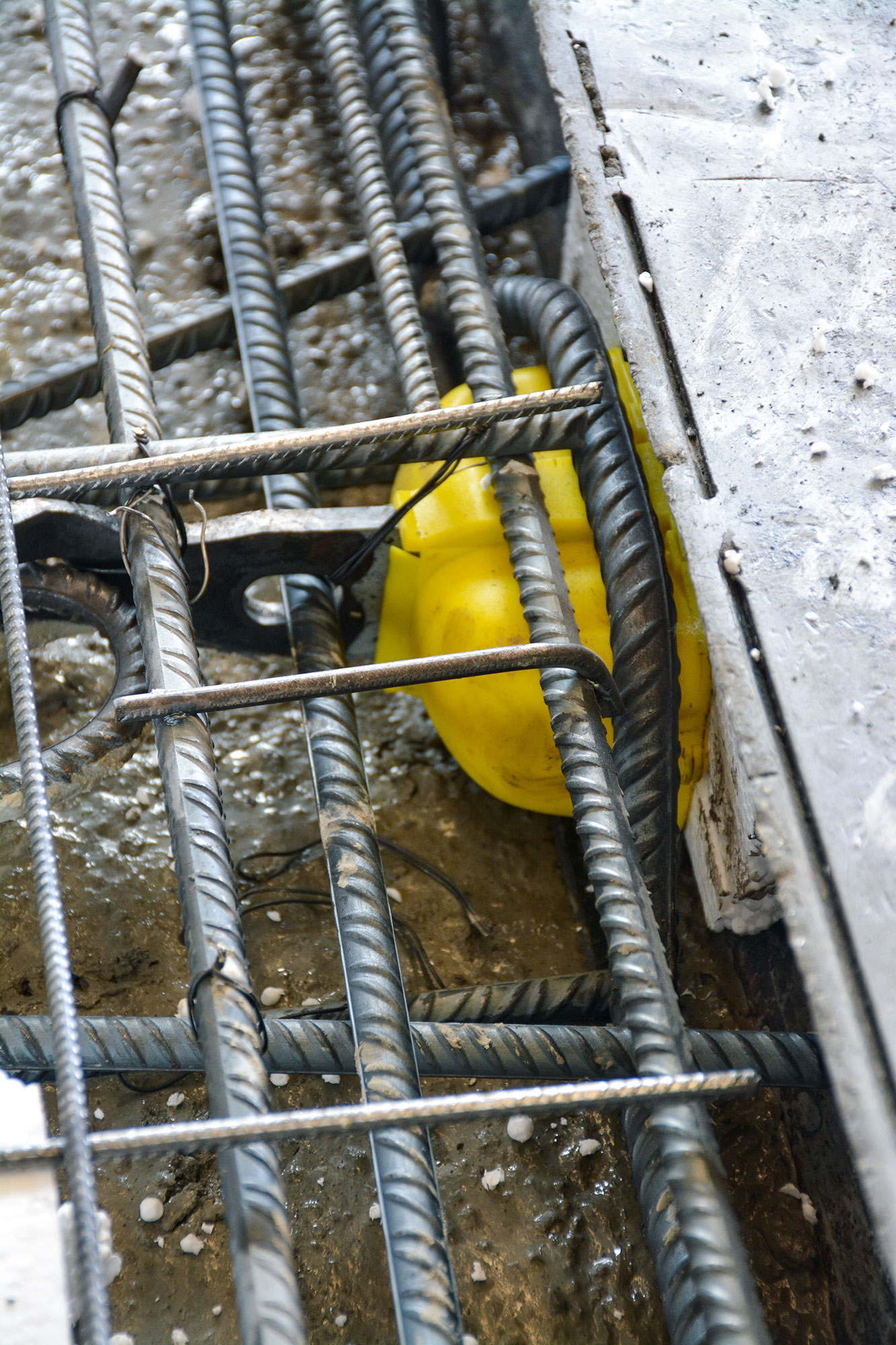

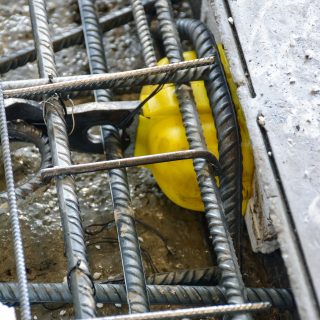

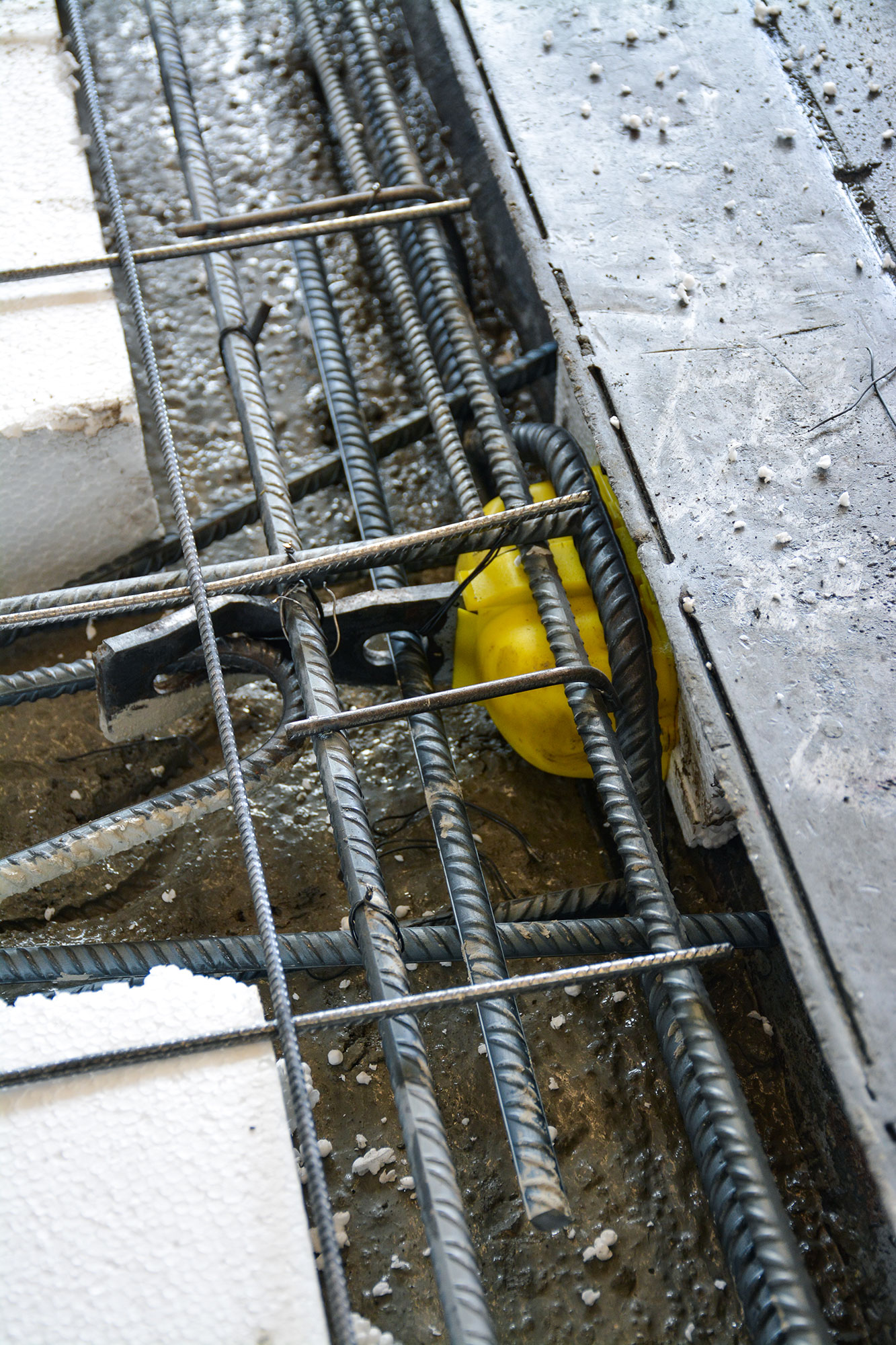

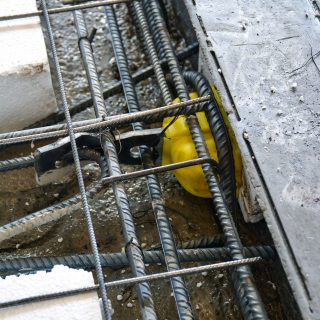

La piastra è il dispositivo inserito a perdere negli elementi prefabbricati in calcestruzzo, opportunamente staffato e confinato.

Il sistema è disponibile con portate marcate comprese tra 2 e 12 tonnellate.

APPLICAZIONI DEL SISTEMA TORRE

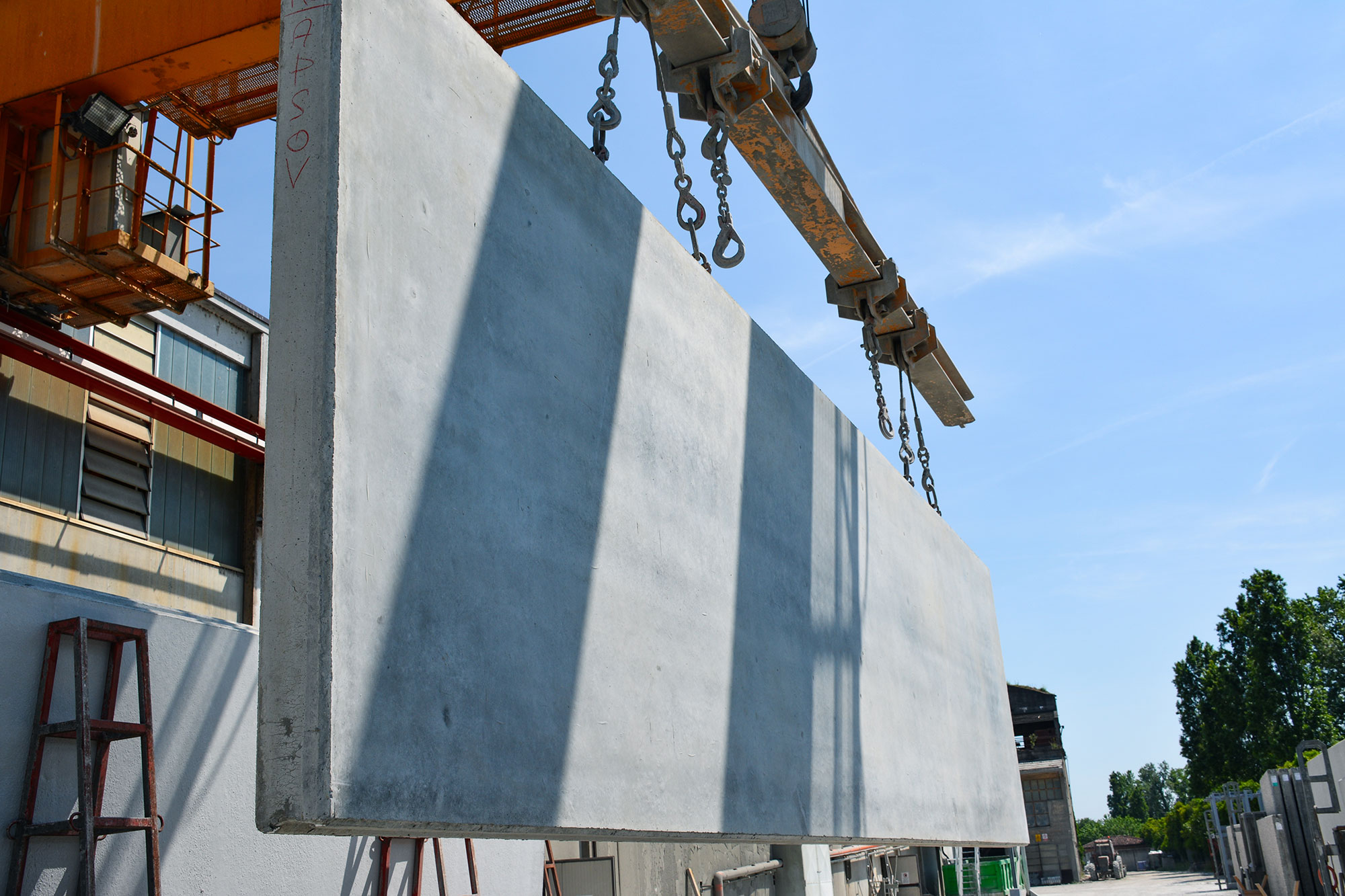

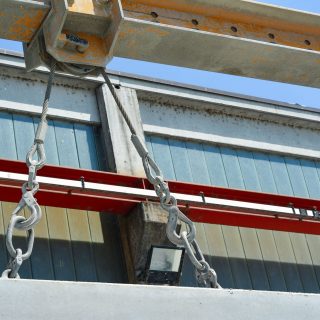

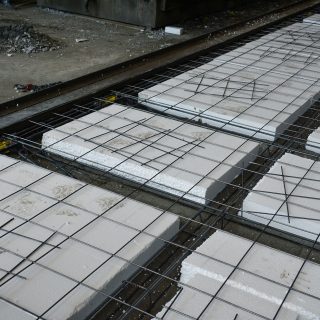

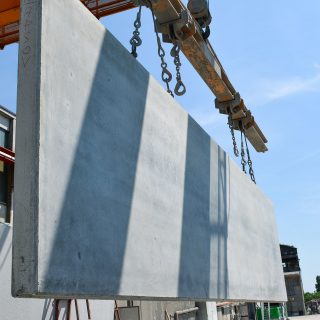

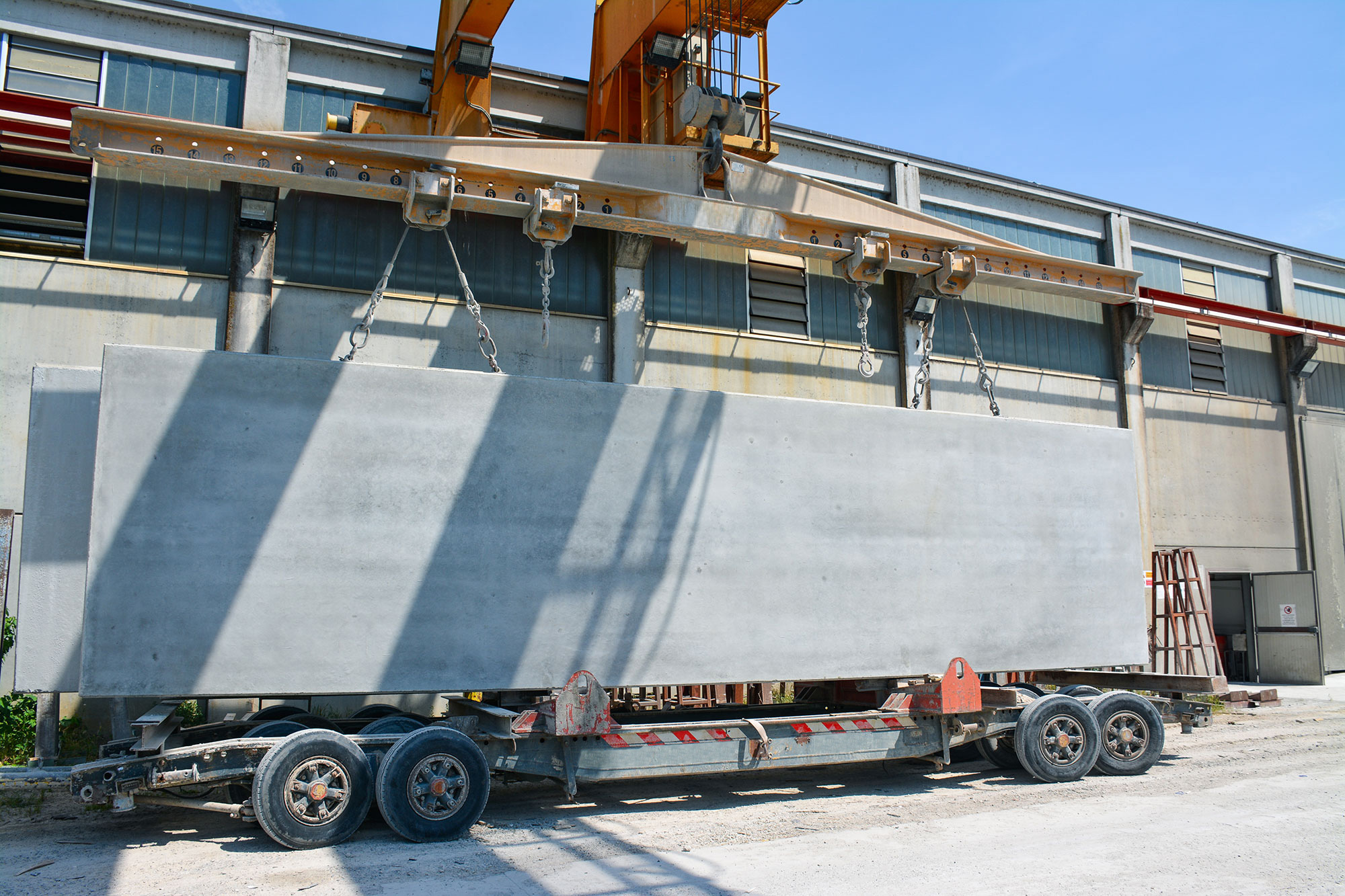

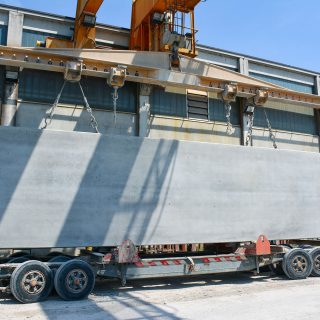

Scassero da banco fisso e movimentazione degli elementi prefabbricati

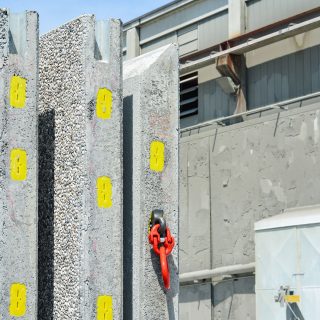

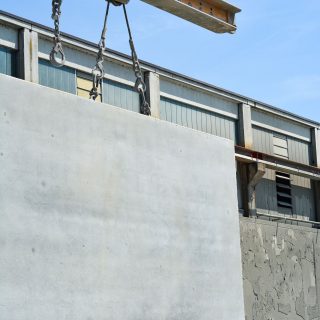

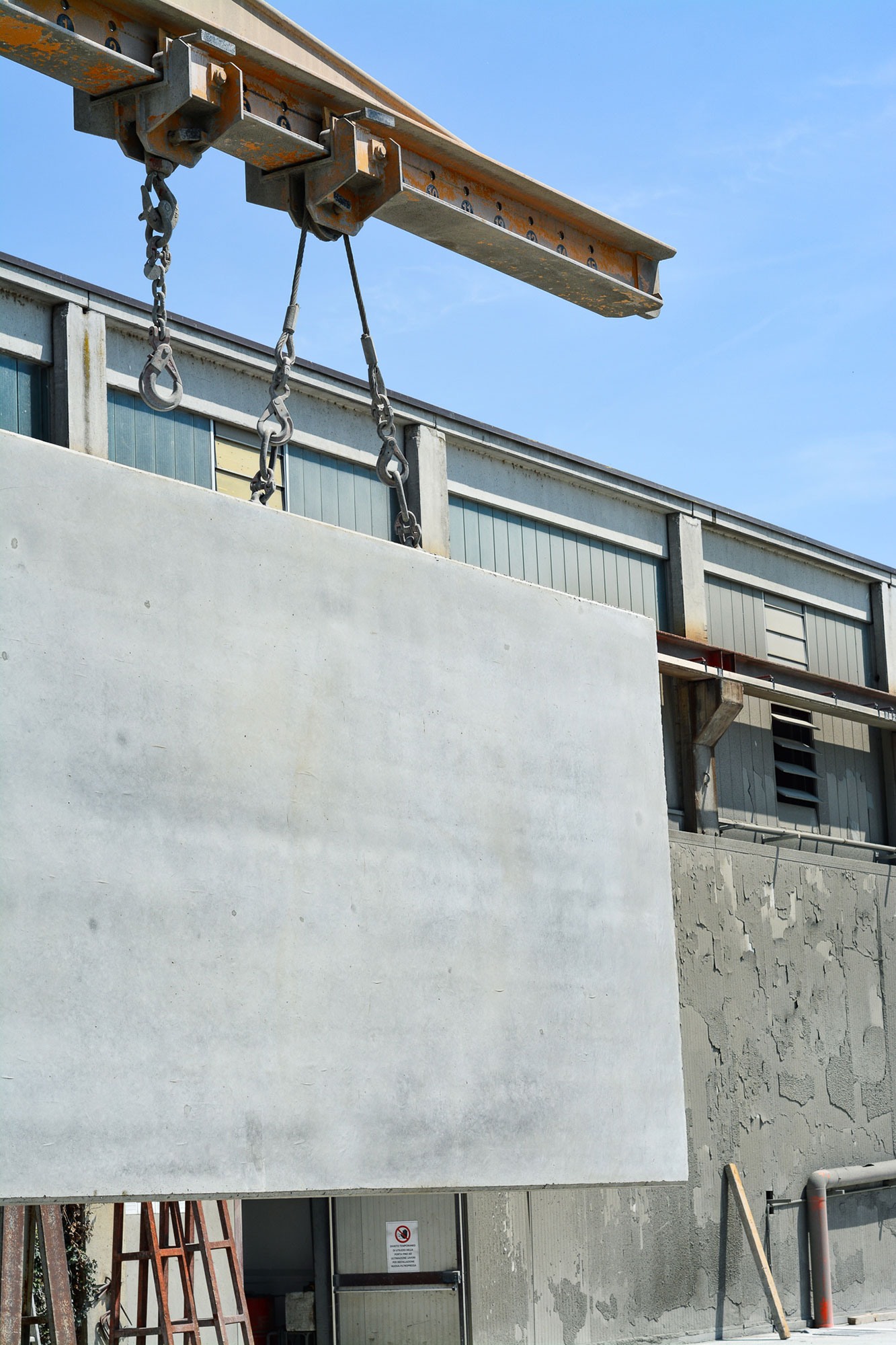

Il sistema TORRE è progettato per le operazioni di scassero da banco fisso e per la movimentazione degli elementi prefabbricati in calcestruzzo.

Sformatura a ribaltamento e basculamento dei manufatti
Il sistema è adatto alle operazioni di sformatura a ribaltamento e di basculamento di manufatti prefabbricati di differenti tipologie, geometrie e dimensioni.

FUNZIONAMENTO DEL SISTEMA TORRE

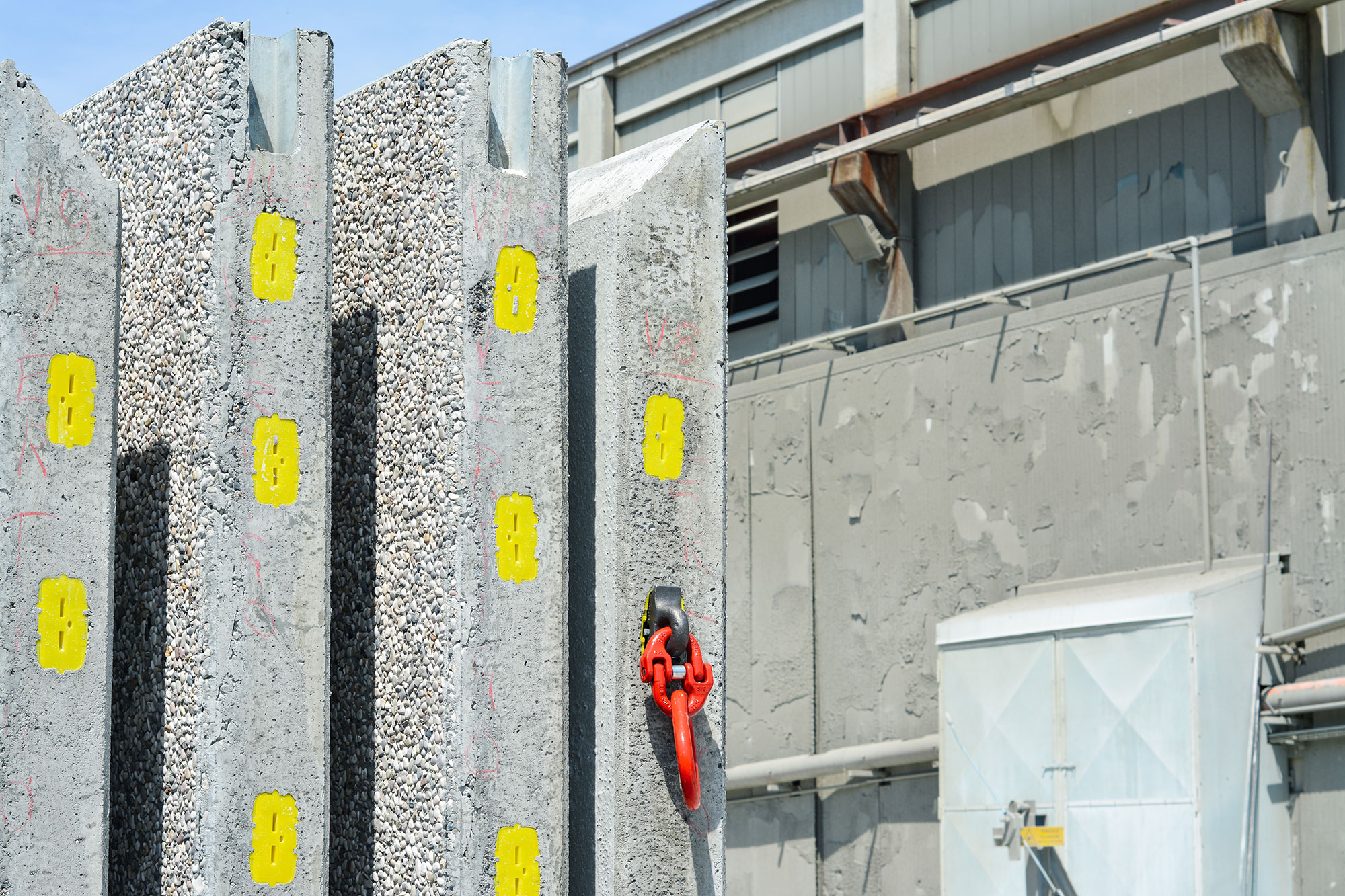

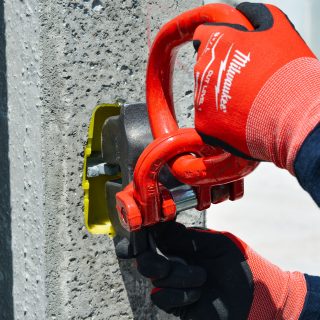

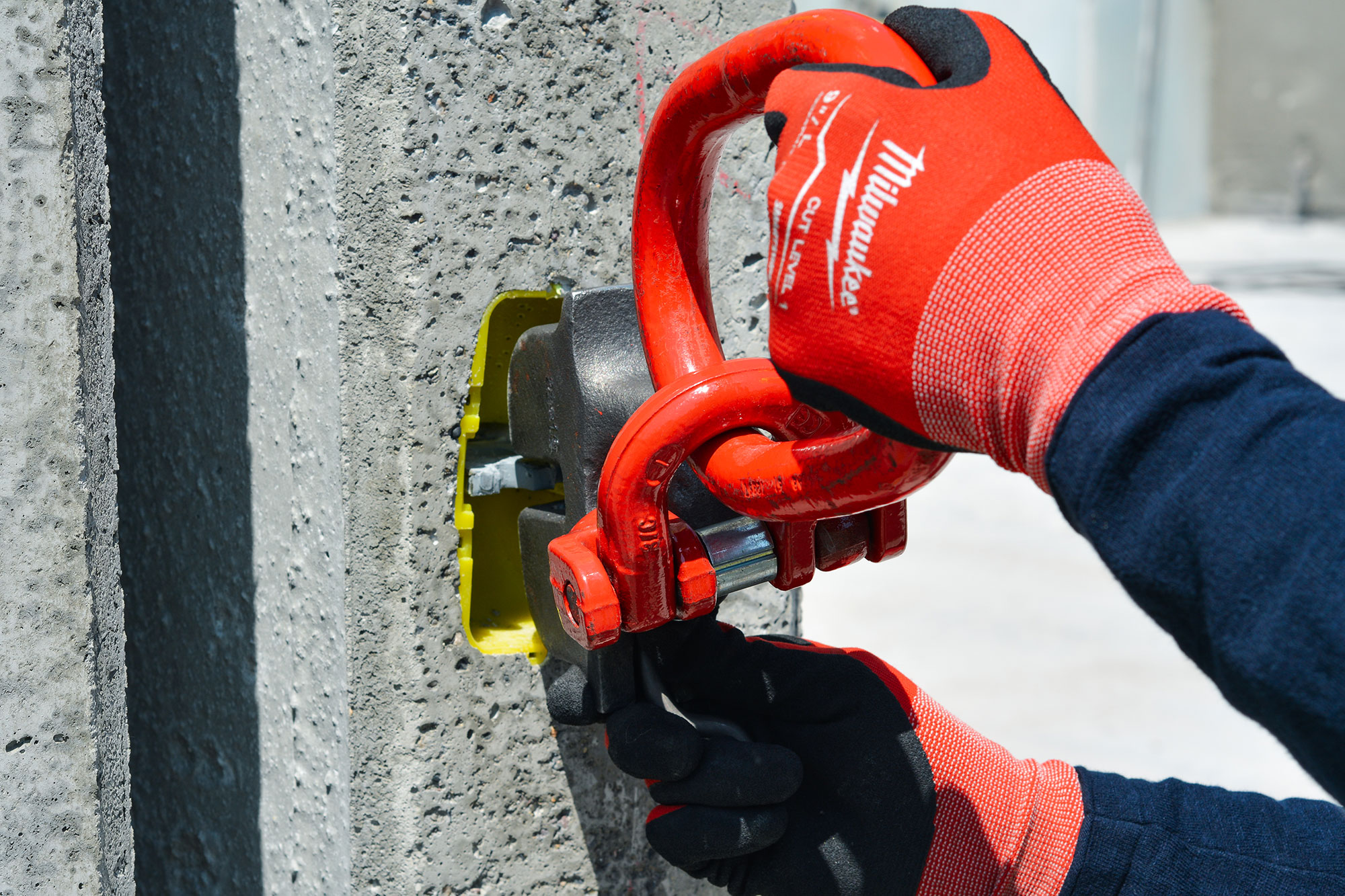

Accoppiamento rapido tra piastra e maniglione

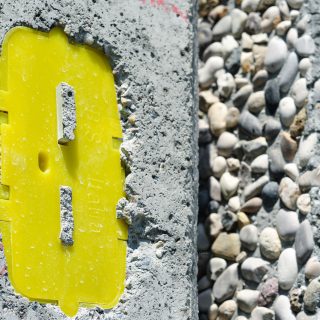

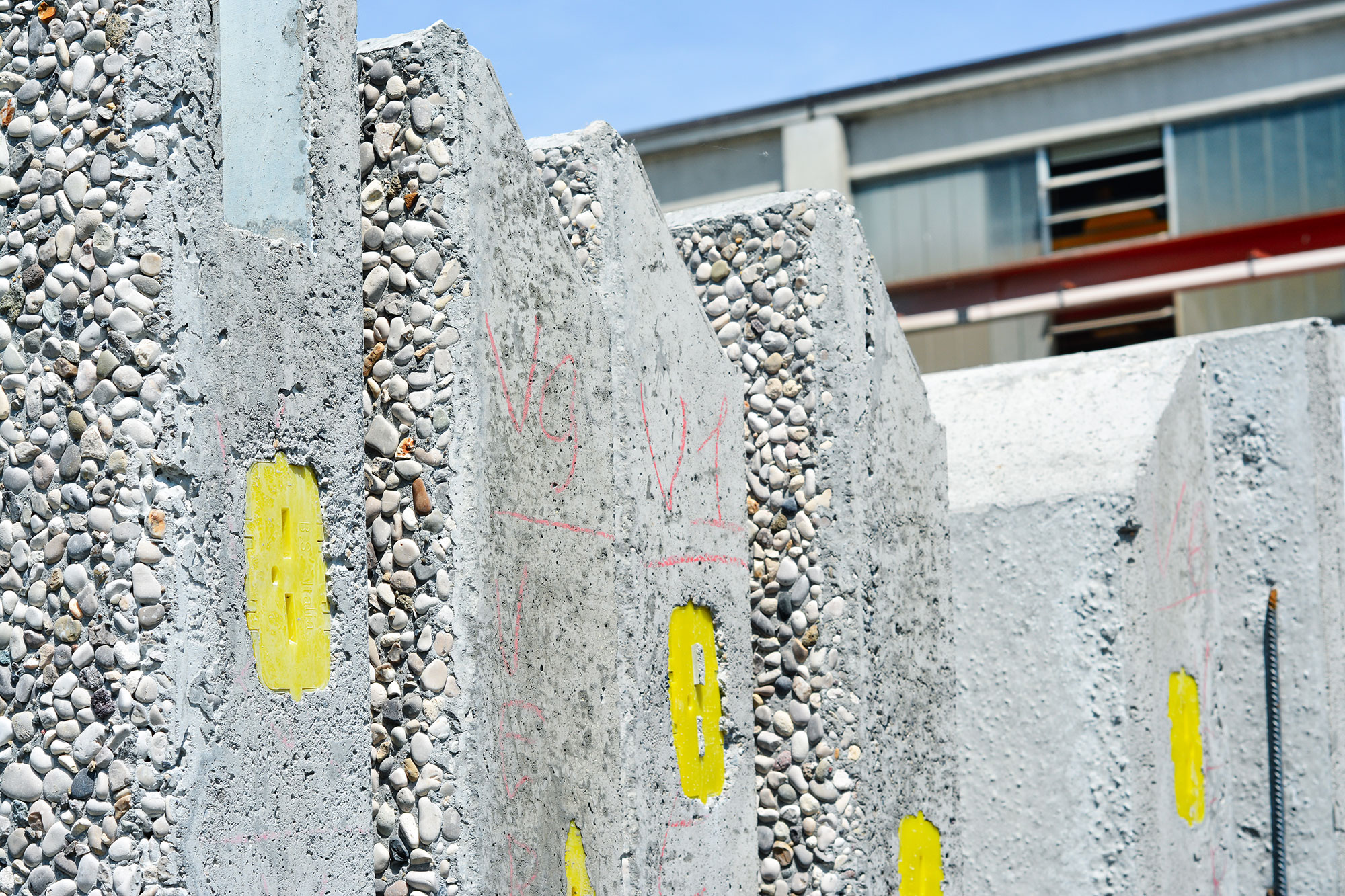

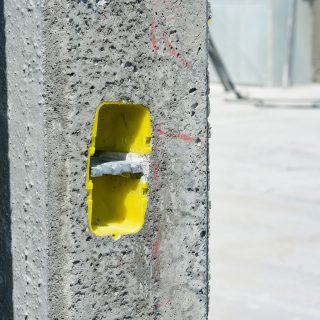

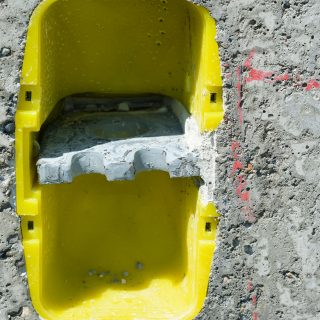

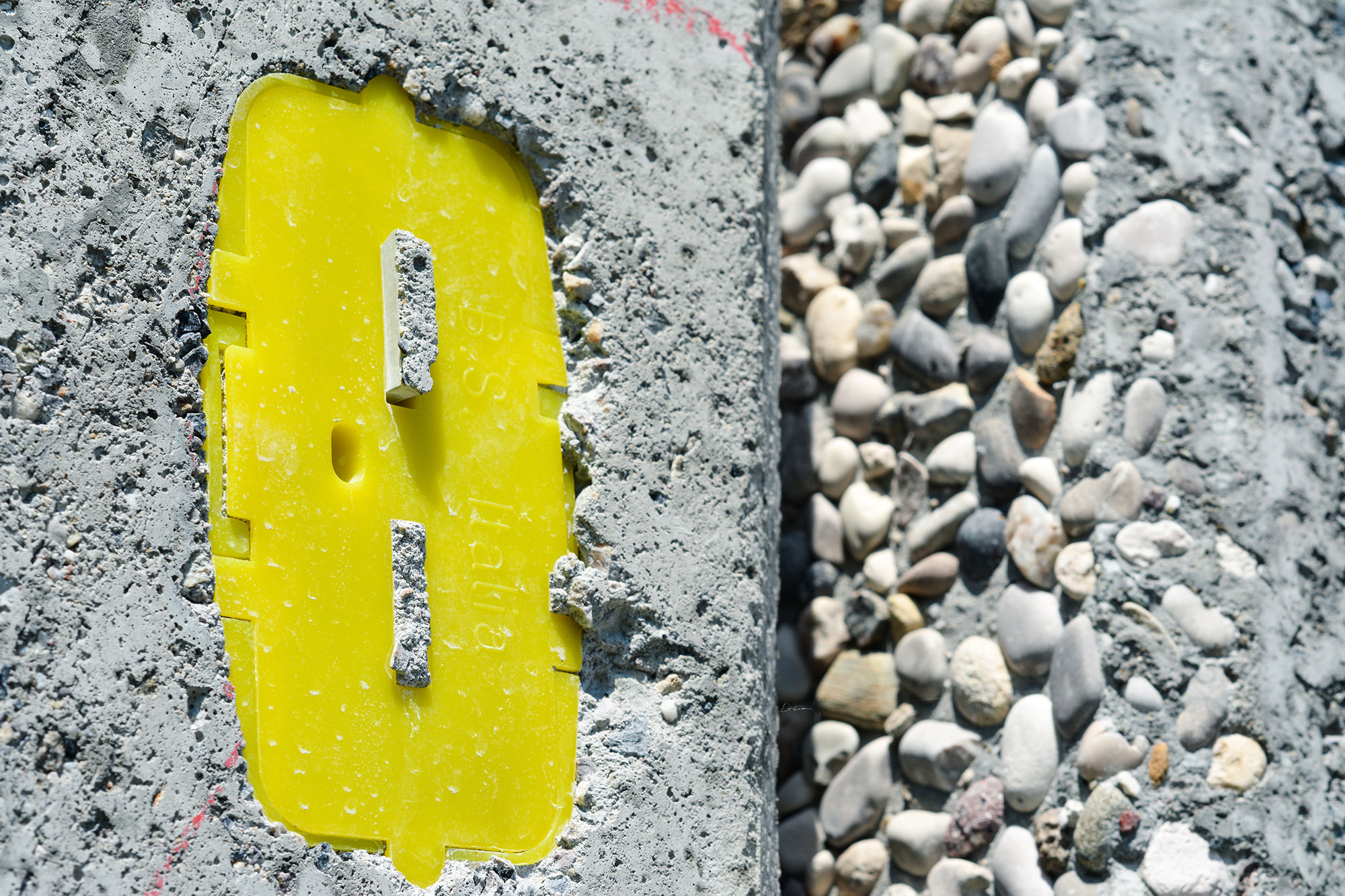

L’accoppiamento tra piastra e maniglione avviene in modo rapido grazie all’apposita scatola in plastica a perdere.

È sufficiente rimuovere il coperchio della scatola per rendere immediatamente disponibile il punto di aggancio.

Doppio meccanismo di sicurezza del maniglione
Il sistema di sicurezza basato sul concetto dello snodo impedisce la traslazione e la rotazione del chiavistello del maniglione durante le operazioni di movimentazione.

VANTAGGI DEL SISTEMA DI SOLLEVAMENTO TORRE

Rapidità nelle operazioni di aggancio
La presenza della scatola a perdere consente un accoppiamento veloce tra piastra e maniglione, facilitando le operazioni di sollevamento.

Doppia sicurezza durante la movimentazione
Il doppio meccanismo di sicurezza contribuisce al controllo delle operazioni di movimentazione e al corretto accoppiamento del sistema.

Versatilità di utilizzo
TORRE può essere impiegato per la sformatura a ribaltamento e il basculamento di elementi prefabbricati in calcestruzzo di diverse tipologie e dimensioni.

Riduzione di rotture e sbrecciamenti del calcestruzzo
La conformazione della piastra è studiata per contrastare lo sfilamento dal calcestruzzo. Il doppio incavo di accoppiamento con il maniglione distribuisce gli sforzi sull’acciaio senza esercitare pressioni sul CLS. Con la piastra TORRE è possibile sollevare i manufatti senza provocare rotture e sbrecciamenti durante la fase di sformatura.

DATI TECNICI E SUPPORTO ALLA PROGETTAZIONE

Portate disponibili e configurazioni di utilizzo
Il sistema TORRE è disponibile con portate marcate da 2 a 12 tonnellate.

La documentazione tecnica B.S. Italia supporta progettisti e produttori nella scelta della configurazione più idonea in funzione delle caratteristiche dell’elemento prefabbricato da movimentare.
