Prodotti / Sistemi di connessione in continuità / RS25
Connessioni verticali pilastro-pilastro

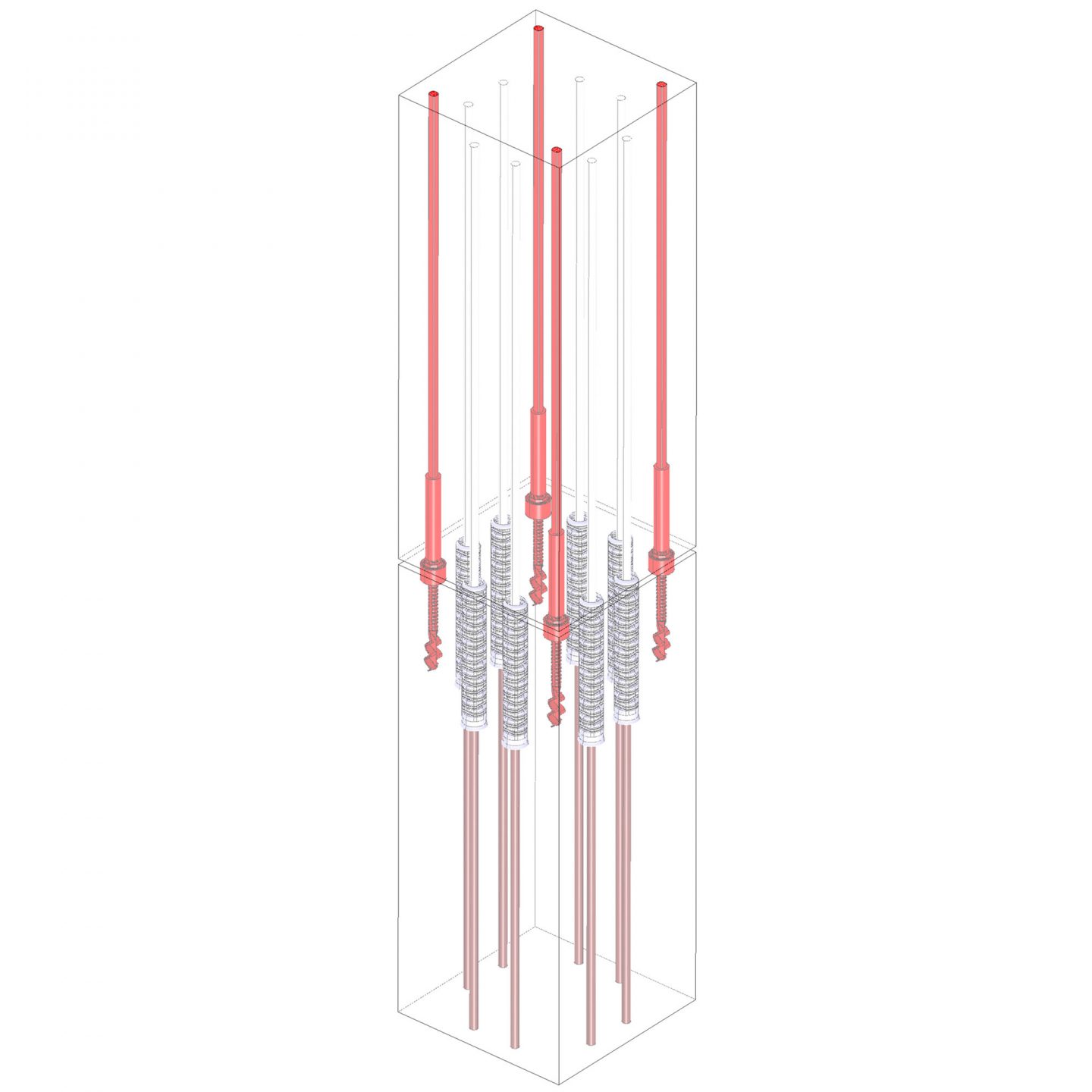

Sistema di connessione in continuità per il collegamento tra segmenti di pilastro prefabbricato
La connessione verticale pilastro-pilastro con sistema RS fa parte dei sistemi di connessione in continuità B.S. Italia ed è progettata per il collegamento tra due o più segmenti di pilastro prefabbricato.
La soluzione si presta particolarmente bene nei casi in cui, per esigenze legate al peso o alle dimensioni, sia necessario suddividere il pilastro prefabbricato in più manufatti.
Il sistema RS consente di ripristinare la continuità strutturale tra i segmenti collegati, restituendo un elemento strutturale monolitico con caratteristiche di resistenza e duttilità equivalenti a quelle che il pilastro avrebbe se fosse stato prodotto intero.
APPLICAZIONI DEL SISTEMA RS PILASTRO-PILASTRO
Collegamento tra segmenti di pilastro prefabbricato
Il sistema RS è progettato per realizzare connessioni verticali in continuità tra due o più segmenti di pilastro prefabbricato.
La soluzione consente di gestire manufatti suddivisi per esigenze di peso o dimensioni, garantendo il ripristino della continuità strutturale tra gli elementi collegati.
FUNZIONAMENTO DEL SISTEMA RS PILASTRO-PILASTRO
Elemento strutturale monolitico
Il sistema consente di ottenere un elemento strutturale monolitico, ripristinando la continuità strutturale tra i segmenti del pilastro prefabbricato.
Caratteristiche di resistenza e duttilità
La connessione restituisce al pilastro caratteristiche di resistenza e duttilità equivalenti a quelle che avrebbe qualora fosse stato prodotto intero.
Maggiore tolleranza di accoppiamento
Il sistema garantisce una tolleranza maggiore rispetto ai sistemi di giunzione in commercio.
Regolazione della quota d’imposta del pilastro
Il piede del sistema permette la regolazione della quota d’imposta e della verticalità del manufatto fino a 5 cm.
Doppia aderenza del manicotto
La forma del manicotto è studiata per garantire l’aderenza interna ed esterna del sistema.
Montaggio senza puntellazioni
La possibilità di montare il sistema senza puntellazioni consente maggiore velocità e risparmio durante la fase di verticalizzazione.
Universalità di utilizzo
Il manicotto può essere utilizzato con tondini di diverso diametro, da Ø 12 a Ø 32.
DATI TECNICI E SUPPORTO ALLA PROGETTAZIONE
Sistema per connessioni verticali in continuità
La connessione verticale pilastro-pilastro con sistema RS è progettata per collegare segmenti di pilastro prefabbricato e ripristinare la continuità strutturale tra i manufatti.
Il sistema consente di realizzare connessioni in continuità tra elementi prefabbricati in calcestruzzo, contribuendo alla formazione di un elemento strutturale monolitico.
